产品说明

Y42X-10、Y42X-16 型水用减压阀：法兰连接形式、弹簧薄膜式结构、密封面材料为丁腈橡胶铜合金、公称压力 PN10~PN16、阀体材料为灰铸铁或球墨铸铁的减压阀。

该产品针对高层、超高层建筑设计，是解决高层建筑生活用水、消防用水系统中，要求流量大、灵敏度高等场合的理想产品。其性能更加优越，完全取代中间水箱，节约建筑中间水箱的费用，扩大建筑物的使用面积。

产品性能参数

Y42X-10、Y42X-16 型水用减压阀主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Y42X-10	10	1.0	≤70	清水
Y42X-16	16	1.6

产品零部件材料

Y42X-10、Y42X-16 型水用减压阀零部件材料

型号	材料
	阀体、阀盖	弹簧阀杆	密封面	膜片
Y42X-10	灰铸铁、球墨铸铁	不锈钢	丁腈橡胶铜合金	尼龙强化丁腈橡胶
Y42X-16	铸钢或球墨铸铁

产品外形及结构尺寸

Y42X-10 型水用减压阀外形及结构尺寸（mm）

DN	M / in	L	D	D1	z×ød	B
50	2	240	165	125	4×ø18	20
65	2.5	250	180	145	4×ø18	20
80	3	285	200	160	8×ø18	22
100	4	360	220	180	8×ø18	24
125	5	400	250	210	8×ø18	26
150	6	455	285	240	8×ø22	26
200	8	585	340	295	8×ø22	26
250	10	650	395	350	12×ø22	28
300	12	800	445	400	12×ø22	28
350	14	860	505	460	16×ø22	30
400	16	960	565	515	16×ø26	32
450	18	1075	615	565	20×ø26	32
500	20	1075	670	620	20×ø26	34

Y42X-16 型水用减压阀外形及结构尺寸（mm）

DN	M / in	L	D	D1	z×ød	B
50	2	203	165	125	4×ø18	20
65	2.5	216	180	145	4×ø18	20
80	3	241	200	160	8×ø18	22
100	4	292	220	180	8×ø18	24
125	5	330	250	210	8×ø18	26
150	6	356	285	240	8×ø22	26
200	8	495	340	295	12×ø22	26
250	10	622	405	355	12×ø26	28
300	12	698	460	410	12×ø26	28
350	14	787	520	470	16×ø26	30
400	16	914	580	525	16×ø30	32
450	18	978	640	585	20×ø30	32
500	20	978	715	650	20×ø33	34

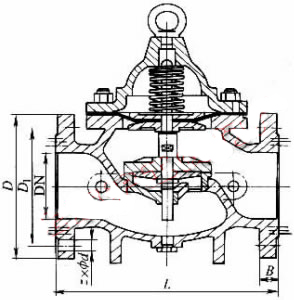

产品外形及结构尺寸示意图
