CARX新型复合式排气阀
- 品牌： 瑞奇阀门
- 型号： CARX
-
一、CARX新型复合式排气阀产品概述
CARX新型复合式排气阀(空气阀)用于管路上的最高点或有闭气的地方，来排除管道的气体来疏通管道，使管道达到正常工作。如不装排气阀，管道随时出现气阻，使管道出水容量达不到设计要求。其次，管道在运行时出现停电、停泵，这时管道出现负压力会引起管道振动或破裂，排、进气阀就迅速把空气吸人管内，防止管道振动或破裂。
当水进入管道时，塞头停在定浮球上部，进行大量排气，当空气排完时，水入阀内把球浮起，传动塞头到关闭，停止排气。管道在正常运转时自然会产生少量气体，这些气体全聚集到管道上部，到相当程度，阀内水位下降，浮球顺水下降气体从小孔排出。如出现停电、停泵，管内水流空时随时会出现负压，浮球顺水下降，打开小孔带动大孔进行大量进气确保管道安全。
注：排气阀在使用过程中压力不能低于0.03MPa，如低于0.03MPa排气阀容易漏水，必须配一只阀门作为检修用。
二、CARX新型复合式排气阀主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
|||||
|
1 |
防 雨 盖 |
HT200 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
定 位 架 |
HT200 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
3 |
导 杆 活 塞 |
SUS304 |
SUS304 |
SUS304 |
SUS304L |
SUS316 |
SUS316L |
|
4 |
密 封 圈 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
|
5 |
密 封 垫 圈 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
|
6 |
密封圈压板 |
SUS304 |
SUS304 |
SUS304 |
SUS304L |
SUS316 |
SUS316L |
|
7 |
护 桶 |
SUS304 |
SUS304 |
SUS304 |
SUS304L |
SUS316 |
SUS316L |
|
8 |
浮 球 |
SUS304 |
SUS304 |
SUS304 |
SUS304L |
SUS316 |
SUS316L |
|
9 |
阀 体 |
HT200 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
10 |
密 封 环 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
三、CARX新型复合式排气阀主要技术规范表
|
设计标准 |
CJ/T 217-2013《给水管道复合式高速进排气阀》、JB/T 12386-2015《给水管道进排气阀》 |
|
法兰标准 |
GB/T 17241.6-2008《整体铸铁法兰》、JB/T 79.1-1994《凸面整体铸钢管法兰》 |
|
试压标准 |
GB/T13927-2008《工业阀门压力试验》 |
|
使用温度 |
0-85℃ |
|
适用介质 |
清水、原水(注：不能用于污水系统) |
四、CARX新型复合式排气阀主要外型尺寸表
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
|||||
|
Φ |
H |
D |
D1 |
D2 |
Z-Φd |
||
|
1.0-1.6 |
25 |
195 |
320 |
115 |
85 |
68 |
4-14 |
|
50 |
195 |
320 |
160 |
125 |
100 |
4-18 |
|
|
80 |
242 |
375 |
195 |
160 |
135 |
4-18 |
|
|
100 |
345 |
395 |
215 |
180 |
155 |
8-18 |
|
|
150 |
350 |
615 |
280 |
240 |
210 |
8-23 |
|
|
200 |
400 |
715 |
335 |
295 |
265 |
12-23 |
|
|
250 |
465 |
880 |
390 |
350 |
320 |
12-23 |
|
|
300 |
510 |
990 |
440 |
400 |
368 |
16-23 |
|
|
400 |
656 |
1100 |
565 |
515 |
485 |
16-25 |
|

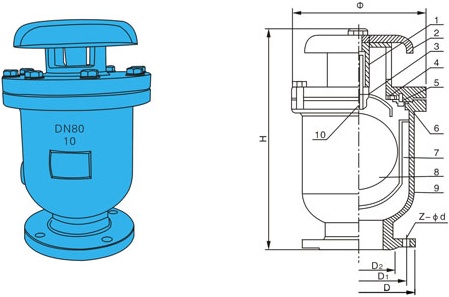

五、CARX新型复合式排气阀主要结构图
