产品说明

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀：手动、承插焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不锈钢（Z61H-100P~160P Z61W-100P~160P），公称压力 PN100~PN160，阀体材料为碳素钢（Z61H-100~160）、不锈钢（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金钢（Z61Y-100~160 Z61Y-100I~160I）的闸阀。

产品性能参数

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z61H-100~160	100~160	10.0~16.0	≤425	水、蒸汽、油品
Z61H-100P~160P
Z61Y-100~160
Z61W-100P~160P			≤150	弱腐蚀性介质
Z61Y-100P~160P
Z61Y-100I~160I			≤550	蒸汽、油品

产品零部件材料

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀零部件材料

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z61H-100~160	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z61H-100P~160P	铬镍钛不锈钢		铬不锈钢
Z61Y-100~160	Cr5Mo		堆焊硬质合金
Z61W-100P~160P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z61Y-100P~160P			堆焊硬质合金
Z61Y-100I~160I	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨

产品外形及结构尺寸

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀主要外形及结构尺寸（mm）

DN	L	D	D1	C	H	H1	D0	重量/kg
15	90	36	22.5	10	230	250	140	3.9
20	110	44	28.5	11	260	288	160	5.6
25	120	52	34.5	12	280	310	160	8
32	130	62	43	14	312	350	200	12
40	150	70	49	15	350	395	240	16
50	170	90	61	16	382	440	280	22

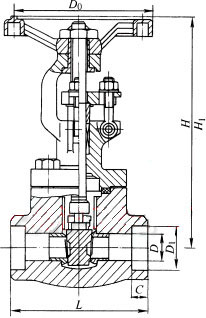

产品外形及结构尺寸示意图
