液动、气动三通排泥阀J747X/J647X

更新:2018-05-20 11:17:08      点击:
  • 品牌:   瑞奇阀门
  • 型号:   J747X/J647X
  • 在线订购
  • 扫描对应二维码进一步了解液动、气动三通排泥阀J747X/J647X产品
产品介绍

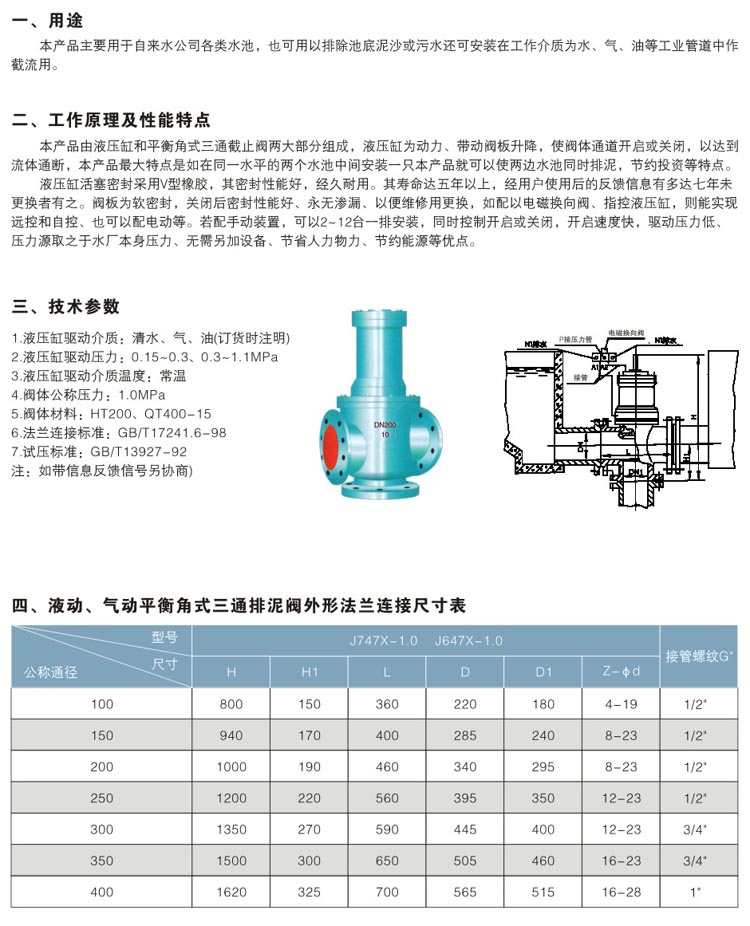

液动、气动三通排泥阀J747X/J647X


产品主要特点:



一、液动、气动平衡角式三通排泥阀的用途

    主要用于自来水公司各类水池,也可用以排除池底泥沙或污水还可安装在工作介质为水、气、油等工业管道中作截流用。



二、液动、气动平衡角式三通排泥阀的工作原理及特点

    液动、气动平衡角式三通排泥阀由液压缸和平衡角式三通截止阀两大部分组成,液压缸为动力、带动阀板升降,使阀体通道开启或关闭,以达到流体通断,液动三通排泥阀,气动三通排泥阀最大特点是如在同一水平的两个水池中间安装一只本产品就可以使两边水池同时排泥,节约投资等特点。





三、产品性能:

产品型号:J747X/J647X

产品名称:气动三通排泥阀

产品压力:1.0mpa

工作温度:常温

液压缸驱动介质:水、气、油

液压缸驱动压力:0.15-0.3、0.3-1.1mpa

阀体材质:HT200、QT400-15

法兰连接标准:GB/T17241.6-98

试压标准:GB/T13927-92

三通式排泥阀外形法兰连接尺寸表:


型号

尺寸

                   J747X-1.0J647X-1.0

接管螺纹

  G“

公称通径

  H

H1

L

D

D1

Z-d

 100

800

150

360

220

180

4-19

1/2“

 150

940

170

400

285

240

8-23

1/2“

 200

1000

190

460

340

295

8-23

1/2“

 250

1200

220

560

395

350

12-23

1/2“

 300

1350

270

590

445

400

12-23

3/4“

 350

1500

300

650

505

460

16-23

3/4“

 400

1620

325

700

565

515

16-28

1“
