J43W法兰针型阀
- 品牌： 瑞奇阀门
- 型号： J43W
-
法兰针型阀的详细参数：
产品型号：J43W-1.6-42mpa
主要零件材料
|
零件名称 Part name |
阀杆，阀盖 Stem，Bonnet |
阀杆，阀瓣 Stem，disc |
填料 Packing |
|
J43W-1.6-42P |
SS304 SS304L SS316 SS316L |
SS304 SS304L SS316 SS316L |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
J43W法兰针型阀特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25
主要性能规范
|
型号 Type |
公称压力 PN Mpa |
试验压力 PS(Mpa)_Test pressure |
工作压力(Mpa) Working pressure |
工作温度(℃) Working temps |
适用介质 Applicable medium |
||||
|
壳体 Shell |
密封(液) Seal |
密封(气) Seal |
|||||||
|
J43W-1.6P |
1.6 |
1.6 |
2.4 |
1.76 |
1.6 |
P≤540℃ |
液化石油气水，酸， 蒸汽，油品等 Petroleum gas Water， As，Steam，Oil，etc |
||
|
J43W-4.0P |
4.0 |
4.0 |
6.0 |
4.4 |
4.0 |
||||
|
J43W-16P |
16.0 |
16.0 |
24.0 |
17.6 |
16 |
C≤425 ℃ |
|||
|
J43W-32P |
32.0 |
32.0 |
48.0 |
35.2 |
32 |
||||
|
J43W-42P |
42.0 |
42.0 |
63.0 |
46.2 |
42 |
||||

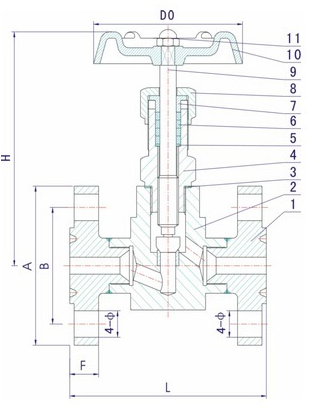

主要外形尺寸
|
公称通径 DN |
A |
B |
C |
F |
N-ø |
L |
H |
D0 |
|
DN10 |
90 |
60 |
41 |
14 |
4-ø14 |
130 |
90 |
60 |
|
DN15 |
95 |
65 |
46 |
14 |
4-ø14 |
132 |
90 |
60 |
|
DN20 |
105 |
75 |
56 |
16 |
4-ø14 |
150 |
105 |
80 |
|
DN25 |
115 |
85 |
65 |
16 |
4-ø14 |
150 |
120 |
100 |
