天然气阻火器FPB
- 品牌： 瑞奇阀门
- 型号： FPB
-
一、简介
瑞奇天然气管道阻火器适用于安装在输送可燃性气体如回热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网，也适用于民用煤气管道，防止在正常情况下火焰于管道中逆向传播，以避免灾难性事故的发生。安全阻火速度1425m/s；极限阻火速度1605m/s。本产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原设计制造的。
二、主要特点
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。
三、主要性能
1、阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。
四、主要外形尺寸
|
型号 |
公称通径DN |
D1 |
D2 |
L |
|||
|
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
PN4.0MPa |
||||
|
FPA、FPB-15 |
15 |
18×3 |
57×3.5 |
330 |
330 |
330 |
330 |
|
FPA、FPB-20 |
20 |
25×3 |
57×3.5 |
330 |
330 |
340 |
340 |
|
FPA、FPB-25 |
25 |
32×3.5 |
73×4 |
365 |
365 |
375 |
375 |
|
FPA、FPB-32 |
32 |
38×3.5 |
73×4 |
375 |
375 |
390 |
390 |
|
FPA、FPB-40 |
40 |
45×3.5 |
89×4 |
375 |
390 |
405 |
410 |
|
FPA、FPB-50 |
50 |
57×3.5 |
108×4 |
420 |
425 |
445 |
4650 |
|
FPA、FPB-65 |
65 |
73×4 |
133×4.5 |
485 |
485 |
515 |
520 |
|
FPA、FPB-80 |
80 |
89×4 |
159×4.5 |
505 |
520 |
560 |
560 |
|
FPA、FPB-100 |
100 |
108×4 |
219×8 |
555 |
560 |
600 |
645 |
|
FPA、FPB-125 |
125 |
133×4.5 |
278×8 |
615 |
620 |
670 |
720 |
|
FPA、FPB-150 |
150 |
159×4.5 |
325×8 |
665 |
665 |
735 |
800 |
|
FPA、FPB-200 |
200 |
219×8 |
377×9 |
940 |
950 |
1015 |
1100 |
|
FPA、FPB-250 |
250 |
278×8 |
480×10 |
1030 |
1070 |
1150 |
1265 |
|
FPA、FPB-300 |
300 |
325×8 |
529×10 |
1295 |
1295 |
1430 |
1545 |
|
FPA、FPB-350 |
350 |
377×9 |
630×12 |
1350 |
1350 |
1430 |
1545 |

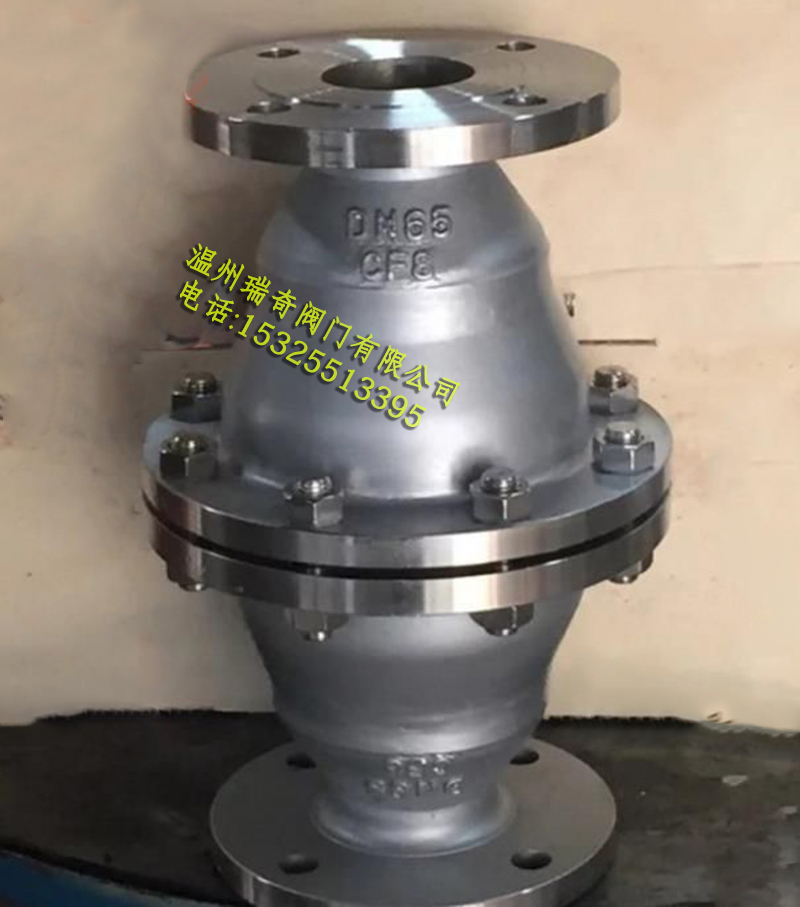

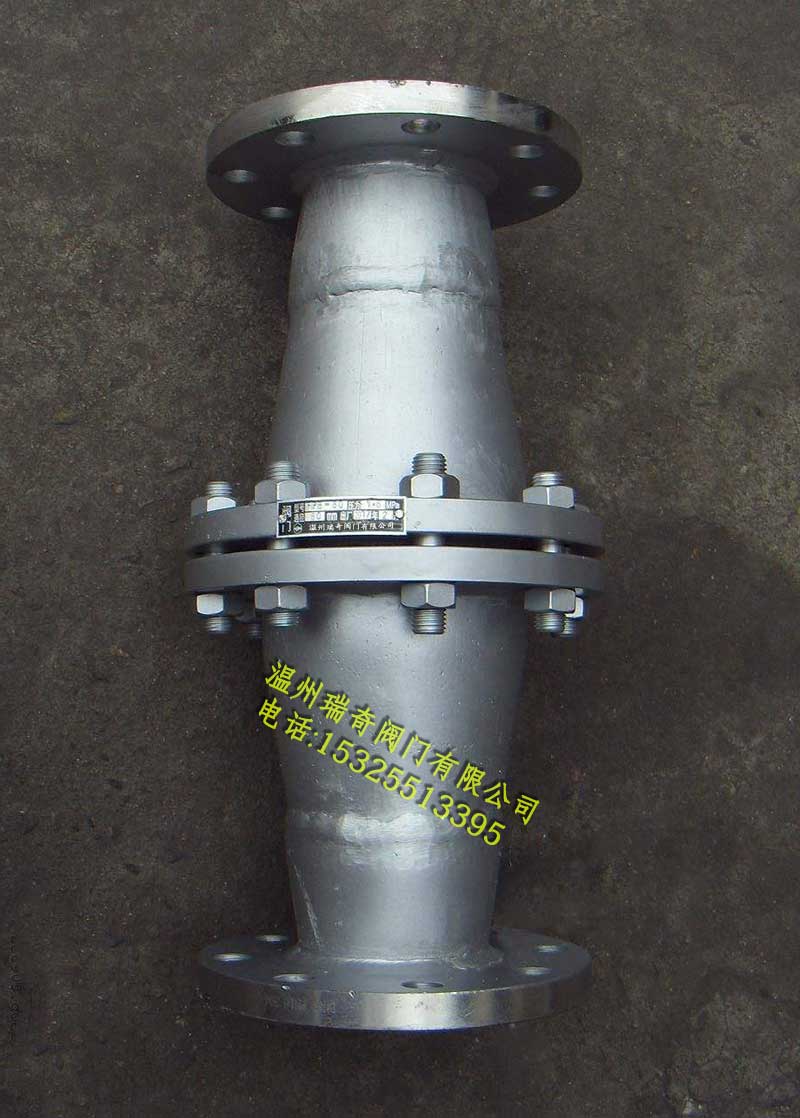

五、天然气阻火器FPB实物图
