产品概述

　　隔膜式池底卸泥阀安装在各类沉淀水池的底部，通过换向阀的控制排除池底的泥沙及污物。隔膜式池底泄泥阀安装在自来水公司或其它各类水池旁、水池中，以便随时排除池内泥沙。隔膜式池底泄泥阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，隔膜式池底泄泥阀由液压缸和角式截止阀组合而成，液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密封性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。工作原理及性能:隔膜式池底泄泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成, 液压缸是液体工具。液体作为动力,活塞、阀杆作为开关。开启只需一分钟可打开阀板，此阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关。优点：1．隔膜式池底泄泥阀启闭速度快，排泥效果好。2． 利用自来水压力源、液动启闭阀门，投资少，降低设备投资费。3．编程PLC控制程序，可实现远控、自控、集中控制管理，减轻工人劳动强度。4.无噪音，阀门简便，省安装费、省维修费。5、可实行信号反馈，在中控室便可了解阀门的开启状况。排泥阀一般有以下结构特点：阀盖自带螺杆，水深度浅时可直接用手柄操作；阀板成锥拱形，自带导向，开启操作力小；螺杆及密封面采用锡青铜，耐腐、耐磨。可与手电两用启闭机配套使用进行微机控制。该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。 隔膜式池底泄泥阀产品由液压缸和角式截止阀组合而成，液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。 液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密封性能好，无泄露。（排泥阀）采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。

技术参数

公称压力：1.0MPa

启闭动作压力：0.15～0.6MPa

隔膜传动介质：清水、空气

适用介质：原水、清水、污水

工作温度：0～80℃

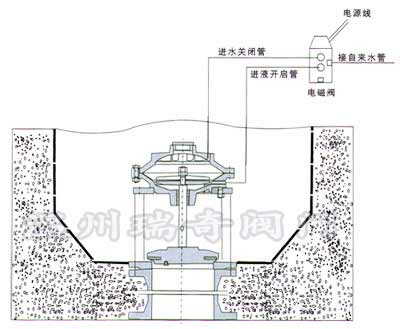

典型安装

主要零部件材质

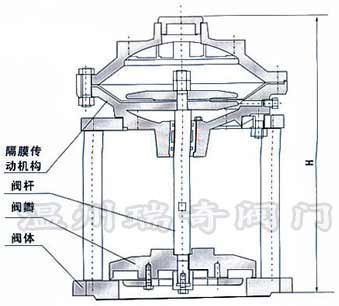

隔膜式池底卸泥阀主要外形连接尺寸法兰连接尺寸按JB/T 79-94　　　　　　　　　　　　　

                                                                                                     单位：mm
