卡套针型阀
更新：2017-08-25 15:46:30 点击：
- 品牌： 瑞奇阀门
- 型号： J91W/H
-
产品介绍
卡套针型阀在管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门
特性:
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：卡套式
3. 结构特征：锥面密封，活动阀瓣
4. 阀门检验及试验：GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃～+350℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：卡套式
3. 结构特征：锥面密封，活动阀瓣
4. 阀门检验及试验：GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃～+350℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料/Materials of main parts
|
序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
卡套 Ferrule & Ferrule Set
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
连接螺母 Connector Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
阀体 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
阀盖垫片 Bonnet Gasket
|
紫铜(Red copper) PTFE RTFE
|
|
5
|
阀盖Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
6
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
7
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
8
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
锁紧螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
阀杆 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
手轮 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
带帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|

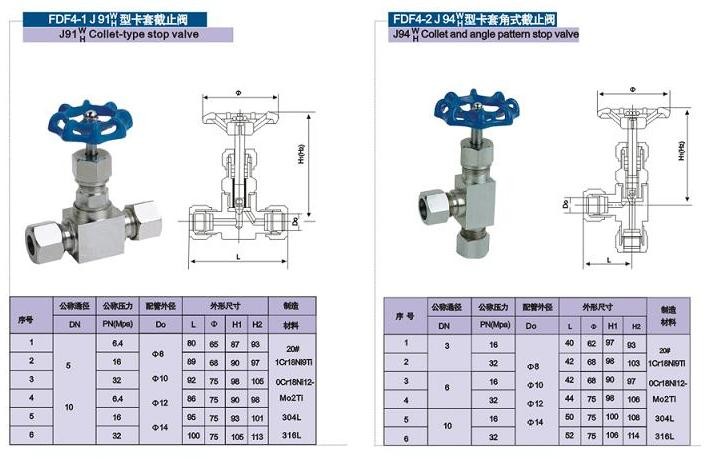

ITEM NO.
|
D0
|
L
|
H
|
D1
|
|
J91W/H
|
ø8
|
38
|
92
|
ø70
|
|
J91W/H
|
ø10
|
38
|
92
|
ø70
|
|
J91W/H
|
ø12
|
39
|
92
|
ø70
|
|
J91W/H
|
ø14
|
40
|
94
|
ø70
|
|
J91W/H
|
ø18
|
42
|
100
|
ø80
|
