不锈钢螺纹Y型过滤器
更新：2018-07-19 17:58:36 点击：
- 品牌： 瑞奇阀门
- 型号： SY11/FIG12
-
产品介绍

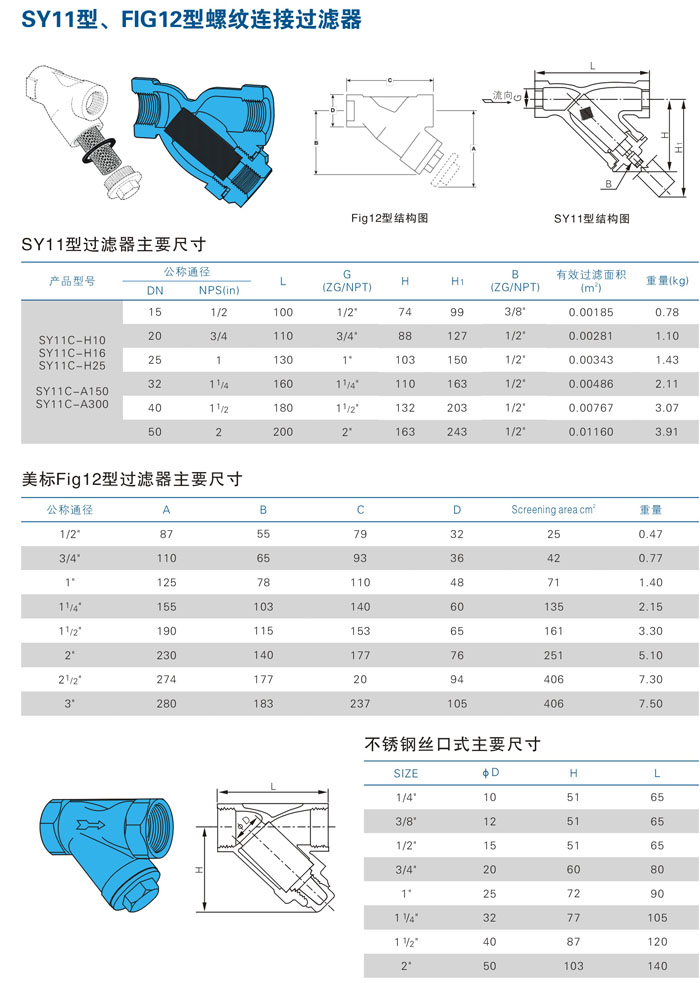

SY11型、FIG12型螺纹连接过滤器
应用范围：
不锈钢螺纹Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。
结构特点：
1、Y型过滤器具有结构先进阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。
标准规范：
螺纹可按BSPT、BSP、NPT、DIN259/2999生产。
零部件材料：
|
壳体材质 |
碳钢WCB、黄铜B62、不锈钢304 |
不锈钢304、316、316L |
|
滤框滤网材质 |
不锈钢304、316、316L |
|
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
|
|
防爆级别 |
BS5501:IIA、IIB、IIC |
|
|
环境温度（℃） |
-30~380 |
-80~450 |
|
公称压力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
|
过滤精度（目/in） |
10~300 |
|
技术参数：
|
壳体材质
|
滤框滤网材质
|
S密封件
|
工作温度（℃）
|
操作压力
|
连接方式
|
|
|
碳钢
|
见不锈钢滤芯技术特性表
|
金属缠绕
丁腈橡胶NBR 聚四氟乙烯PTFE |
碳钢
|
-20～250℃
|
0.6～5.0MPa
|
螺纹连接
法兰连接 对焊连接 |
|
黄铜
|
黄铜
|
|||||
|
碳钢衬PTFE
|
CS/PTFE
|
|||||
|
不锈钢304
|
不锈钢
|
-80～450℃
|
||||
|
不锈钢 316L
|
||||||
有效过滤面积：
|
～目数/in
|
～孔数/in
|
可截粒径(u)
|
丝径(mm)
|
有效过滤面积%
|
|
10
|
100
|
2023
|
0.02000(0.510)
|
64
|
|
20
|
400
|
955
|
0.02140(0.315)
|
58
|
|
30
|
900
|
614
|
0.00921(0.224)
|
54
|
|
40
|
1600
|
442
|
0.00760(0.206)
|
48
|
|
50
|
2500
|
365
|
0.00598(0.512)
|
46
|
|
60
|
3600
|
301
|
0.00480(0.122)
|
44
|
|
80
|
6400
|
216
|
0.00402(0.102)
|
42
|
|
100
|
10000
|
173
|
0.00310(0.081)
|
40
|
