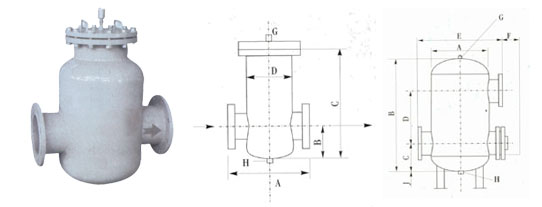

自洁式排气过滤器GCQ

更新:2017-08-24 17:58:27      点击:
  • 品牌:   瑞奇阀门
  • 型号:   GCQ
  • 在线订购
  • 扫描对应二维码进一步了解自洁式排气过滤器GCQ产品
产品介绍

工作原理:

水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏,使用寿命及效率大大降低。仅在系统最高点设置排气阀效果不佳,当压力减少时被溶于水中气体会重新形成气泡,尤其在水泵前会有大量气体分离出来。
自洁式排气过滤器利用气水分离、沉降、过滤等机理。当冷却水、热水、冷冻水系统中水进入自洁式排气过滤器时,体积扩大,流速急剧降低,水中气泡分离上升至聚气区,小气泡吸附在分离板上,当形成大气泡上升至聚气区后通过自动排气阀排除。带有污物的循环水在过滤器中污物随水流沉降,通过分离板后污物得到了加速,在滤芯的两侧迅速沉降在存污区,因存污区容污量大,只需定期开启排污阀。经过空气和污物分离较干净的水经滤芯流入水泵入口,由于水泵及水流的冲击下滤芯有较小的振动,能将个别贴附在滤芯外侧的污物振落,达到自洁的目的。
功能与使用范围:
自洁式排气水过滤器为多功能系统部件,具有压差自动报警功能、气水分离功能又有过滤功能。过滤器自洁能力强,不用经常清扫过滤网。对水系统中的氧化铁皮、老垢、污泥和空气等杂质进行有效的排除,以充分发挥和保证水质的清洁。该产品广泛应用于工业冷却水系统、空调水系统、热交换水系统、生产生活热水供应系统、热水采暖锅炉水系统等。

安装与使用:

1、安装时应注意使壳体上的箭头方向(水平或向下与介质的流动方向一致)
2、最好设置旁通管路,以便在过滤器进行清洗或发生故障时不影响系统的正常运行
3、过滤器与水处理器设备配套使用时,应安装在水处理设备进水口之前

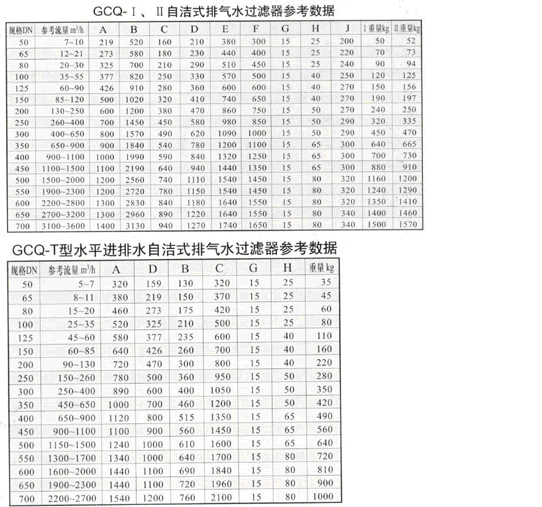

主要技术参数

(1)压力范围:0.6、1.0、1.6MPa; (2)最高使用温度:95℃;
(3)规格型号:DN80-DN600; (4)流量范围:15-2800m3/h
(5)过滤网常用规格:8、10、14、20、30、 70、150目/寸
(6)排气率:99% (7)排污率:99% (8)特殊规格按用户要求特制


产品特点

●立式、卧式随意,占空间面积小;
●进出口夹角有0°,90°,180°,270°。任意角度,机房布置灵活
●有自洁滤网功能,不需开盖清理滤网
●能排除水中气泡和溶于水中的空气,减少系统腐蚀,保护水泵叶轮;
●减少系统腐蚀,保护水泵叶轮 ●容纳污垢容量大 ●部件阻力小
●污物增加系统阻力不变 ●形式多,有T型、直角型、Ⅰ型、Ⅱ型各种形式
