对夹式氟衬里蝶阀
- 品牌： 瑞奇阀门
- 型号： D371F
-
产品介绍
本蝶阀阀体与阀板均采用聚四氟乙烯、聚丙烯、聚氯乙烯等衬里，适用于化工、医药等工业的强酸、强碱、强氧化剂。有机溶剂等强腐蚀性介质的首选阀门。
主要性能参数
|
公称通径 |
DN(mm) |
50～1200 |
|
公称压力 |
PN(MPa) |
1.0 |
|
试验压力 Ps(MPa) |
密封试验 |
1.1 |
|
强度试验 |
1.5 |
|
|
适用介质 |
强酸、强碱及强腐蚀性气体等 |
|
|
适用温度 |
- 85℃-205℃ |
|
主要零部件材料
|
名称 |
材料 |
|
阀体 |
铸铁、球墨铸铁、碳钢等内衬 |
|
阔板 |
铸铁、球墨铸铁、碳钢等全衬 |
|
阀杆 |
碳钢、 2C r13、不锈钢衬 |
|
密封圈 |
由阀体衬垫构成、阀板全衬 |
|
填料 |
氟塑料、柔性石墨 |
D71 F、D371 F、D671 F、D971 F连接尺寸
|
通径 Diameter |
尺 寸 |
|||||||
|
mm |
ihch |
L |
D |
D1 |
H |
H1 |
Z-φ6d |
a |
|
50 |
2 |
43 |
160 |
125 |
75 |
130 |
4-φ18 |
45° |
|
65 |
21/2 |
46 |
180 |
145 |
90 |
140 |
4-φ18 |
45° |
|
80 |
3 |
46 |
195 |
160 |
95 |
160 |
4-φ18 |
22°30´ |
|
100 |
4 |
52 |
215 |
180 |
105 |
180 |
4-φ18 |
22°30´ |
|
125 |
5 |
56 |
245 |
210 |
135 |
200 |
4-φ18 |
22°30´ |
|
150 |
6 |
56 |
280 |
240 |
145 |
220 |
4-φ22 |
22°30´ |
|
200 |
8 |
60 |
335 |
295 |
175 |
260 |
4-φ22 |
22°30´ |
|
250 |
10 |
68 |
390 |
350 |
205 |
290 |
4-φ22 |
15° |
|
300 |
12 |
78 |
440 |
400 |
245 |
340 |
4-φ22 |
15° |
|
350 |
14 |
78 |
500 |
460 |
275 |
370 |
4-φ22 |
11°15´ |
|
400 |
16 |
102 |
565 |
515 |
305 |
400 |
4-φ26 |
11°15´ |
|
450 |
18 |
114 |
615 |
565 |
330 |
425 |
4-φ26 |
9° |
|
500 |
20 |
127 |
670 |
620 |
362 |
480 |
4-φ26 |
9° |
|
600 |
24 |
154 |
780 |
725 |
445 |
560 |
4-φ30 |
9° |
|
700 |
28 |
165 |
895 |
840 |
515 |
620 |
4-φ30 |
7°30´ |
|
800 |
32 |
190 |
1015 |
950 |
580 |
680 |
4-φ33 |
7°30´ |
|
900 |
36 |
203 |
1115 |
1050 |
620 |
720 |
4-φ33 |
6°26´ |
|
1000 |
40 |
216 |
1230 |
1160 |
725 |
780 |
4-φ36 |
6°26´ |
|
1200 |
48 |
254 |
1455 |
1380 |
820 |
900 |
4-φ39 |
5°38´ |

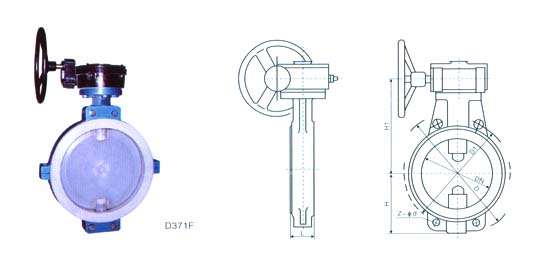

结构图
