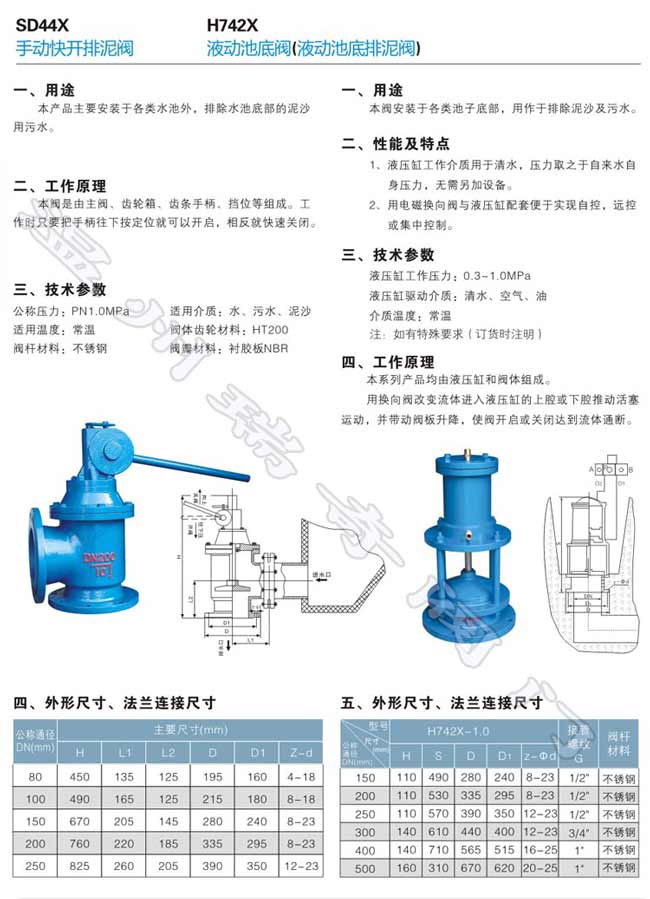

SD44X手动快开排泥阀
- 品牌： 瑞奇阀门
- 型号： SD44X
-
一、用途:
安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。
二、特点：
1、采用手动控制传动机构,无运动磨损;
2、阀瓣与阀座密封面采用锥形设计，阀瓣与阀座为软密封,密封性能良好,无泄漏;
3、驱动介质压力低,采用液力或气动控制,操作方便.
三、主要技术参数：
|
型号 |
公称压力PN(Mpa) |
壳体试验压力 (Mpa) |
适用介质 |
介质温度 |
|
SD44X |
1.0
1.6 |
1.5
2.4 |
水、污水、泥浆水 |
0～80℃ |
四、工作原理:
本产品由手动控制装置和角式阀体组成.当手柄向下（由A至B）给压力时,使阀瓣打开（即排泥阀打开）,与此同时可用手动装置顶上的一个定位滑块和螺栓来固定其位置;当手柄无压力时,使阀瓣关闭即排泥阀关闭.

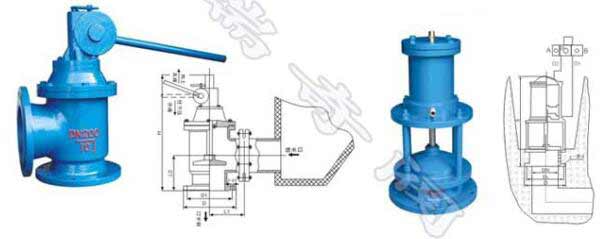

五、典型安装示意图:
六、主要外形尺寸(法兰连接尺寸按GB/T17241.6的规定):
9
定位螺丝
35#
8
可旋转滑动定位块
Q235
7
联接螺栓
35#
6
手动装置
碳钢组合件
5
阀盖
铸钢、铸铁
4
密封垫片
NBR
3
阀杆
2Cr13
2
阀瓣
Q235+
NBR
1
阀体
铸钢、铸铁
序号
零件名称
材料
|
公称通径DN |
D |
D1 |
n-φd |
L |
L1 |
H |
|
50 |
165 |
125 |
4-19 |
115 |
84 |
225 |
|
100 |
215 |
180 |
8-19 |
160 |
120 |
326 |
|
150 |
285 |
240 |
8-23 |
190 |
150 |
500 |
|
200 |
340 |
295 |
8-23 |
225 |
190 |
530 |
|
250 |
390 |
350 |
12-23 |
260 |
220 |
636 |
|
300 |
440 |
400 |
12-23 |
280 |
260 |
693 |
|
350 |
500 |
460 |
16-23 |
315 |
300 |
780 |
|
400 |
565 |
515 |
16-28 |
340 |
340 |
1015 |
