全天候抽屉型防火呼吸阀QZF-89RQ型
- 品牌： 瑞奇阀门
- 型号： QZF-89RQ
-
产品简介：
QZF-89RQ瑞奇全天候防火呼吸阀主要是用来满足储罐大小呼吸的通气与阻火要求安装在储存甲、乙、丙类液体的储罐顶上，确保储罐在超压时免遭破坏，同时减小储罐内介质的蒸发损耗。是集阻火器与呼吸阀为一体。它是石化储罐必备安全设备，其最大优点是阻火呼吸性能好、重量轻、密封性能好、泄漏量小、耐腐蚀维修方便。
工作原理：
安装在储罐顶部，既有阻火功能又解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
主要技术参数：
|
正压 |
353Pa (36mmH2O) 980.7Pa(100mmH2O) |
|
负压 |
294.2Pa(36mmH2O) |
零部件材料：
|
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
|
正压阀盘材料 |
不锈钢304、316、铝合金 |
|
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
|
环境温度 ℃ |
-30~60 |
QZF-89RQ全天候防火呼吸阀国标法兰连接外形尺寸： GB、JB
|
规格 |
安装尺寸（mm） |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
DN50 |
Ø110 |
Ø140 |
362 |
360 |
4×14 |
|
DN80 |
Ø170 |
Ø185 |
513 |
445 |
4×18 |
|
DN100 |
Ø170 |
Ø205 |
513 |
445 |
4×16 |
|
DN150 |
Ø225 |
Ø260 |
640 |
610 |
8×18 |
|
DN200 |
Ø280 |
Ø315 |
770 |
700 |
8×18 |
|
DN250 |
Ø335 |
Ø370 |
918 |
828 |
12×18 |
|
DN300 |
Ø395 |
Ø435 |
1050 |
910 |
12×23 |
QZF-89RQ全天候防火呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准
|
规格 |
安装尺寸（mm） |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
2" |
120.5 |
152 |
362 |
360 |
4×14 |
|
3" |
152.5 |
190 |
513 |
445 |
4×18 |
|
4" |
190.5 |
229 |
513 |
445 |
4×16 |
|
6" |
241.5 |
254 |
640 |
610 |
8×18 |
|
8" |
298.5 |
343 |
770 |
700 |
8×18 |
|
10" |
362 |
406 |
918 |
828 |
12×18 |
|
12" |
483 |
432 |
1050 |
910 |
12×23 |

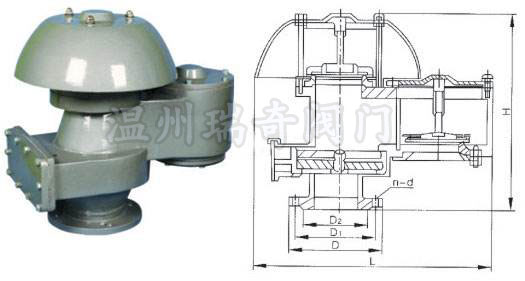

QZF-89RQ瑞奇接头尺寸图:

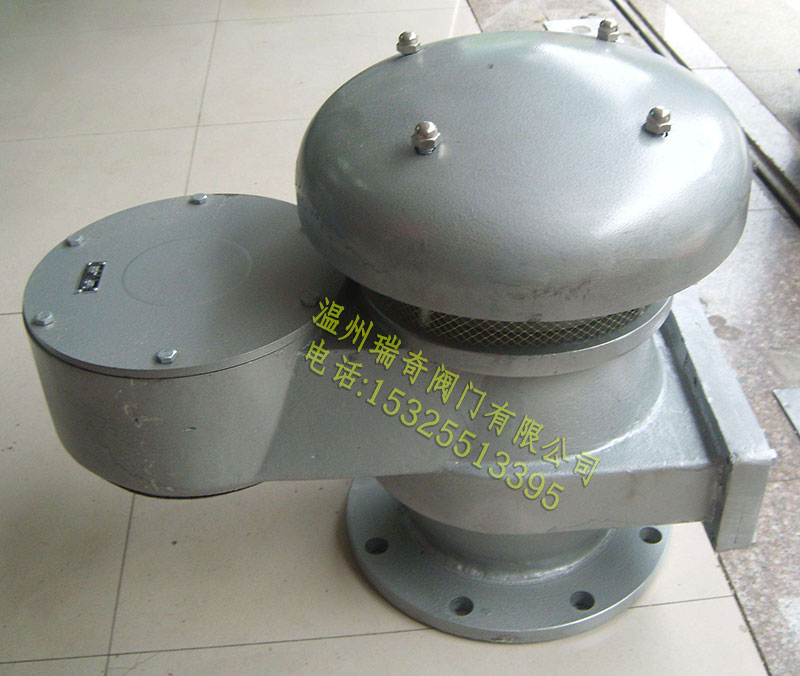

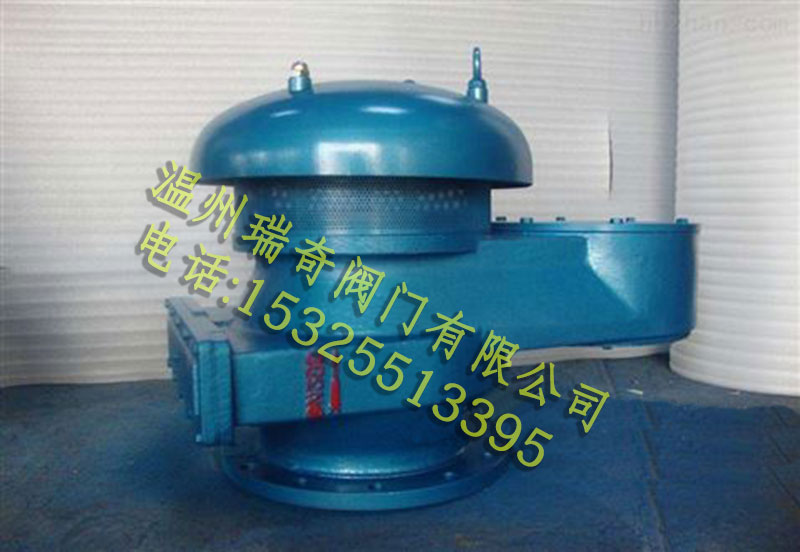

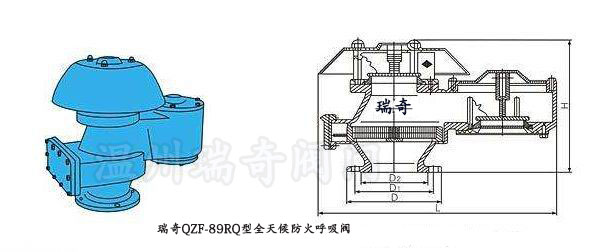

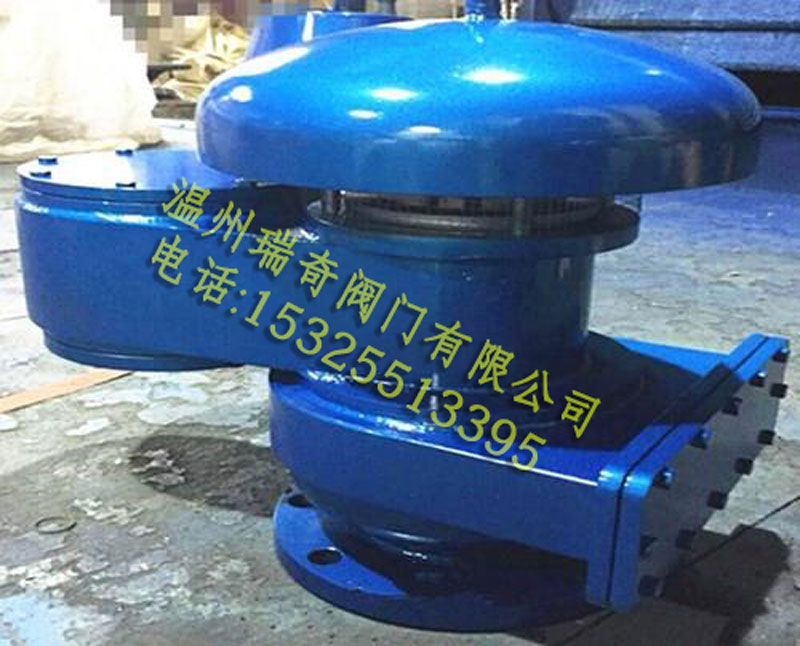

其他图示:
