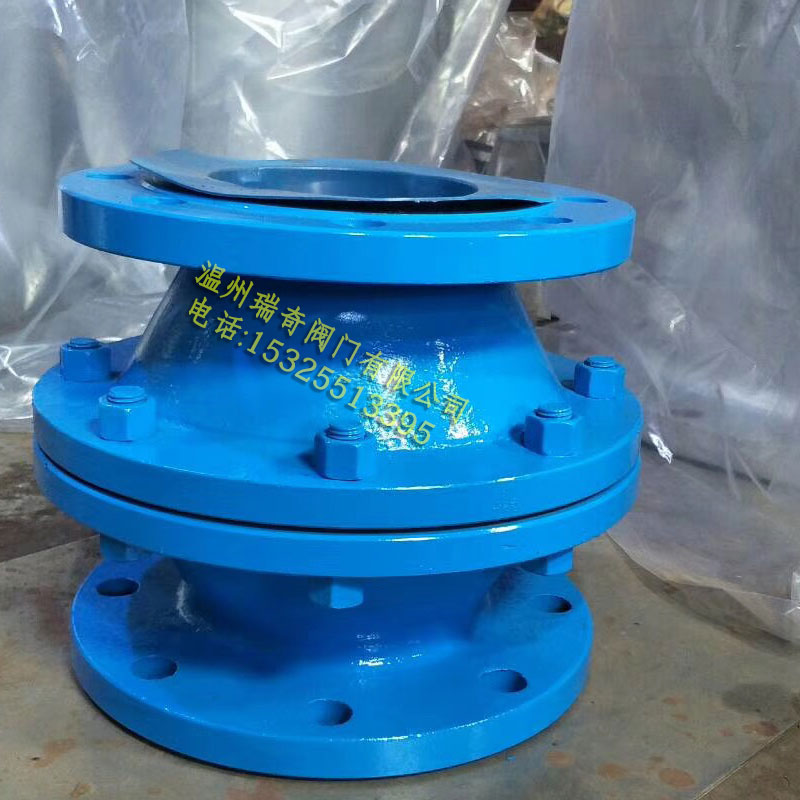

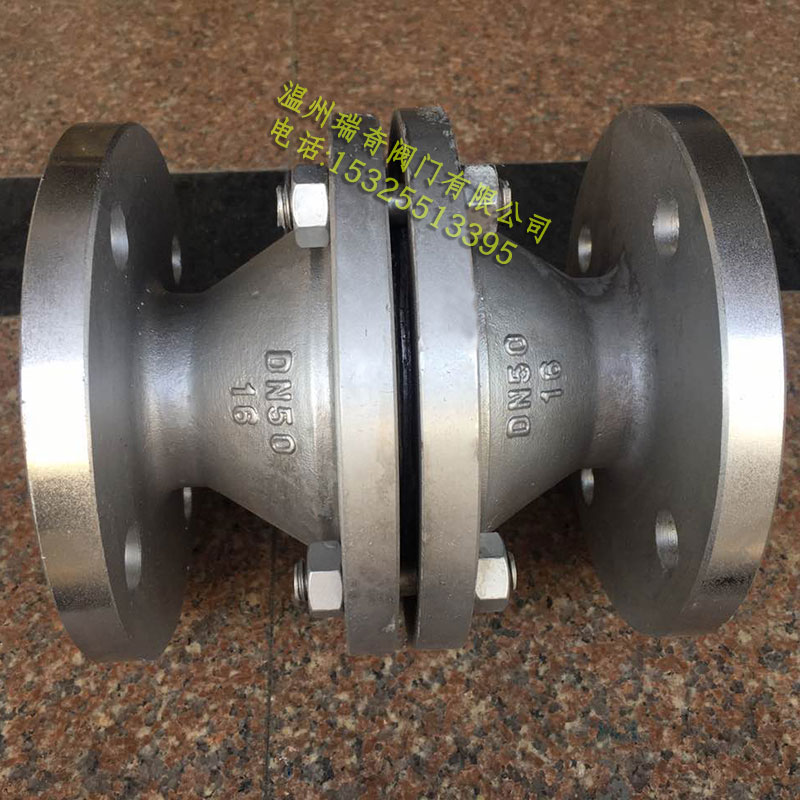

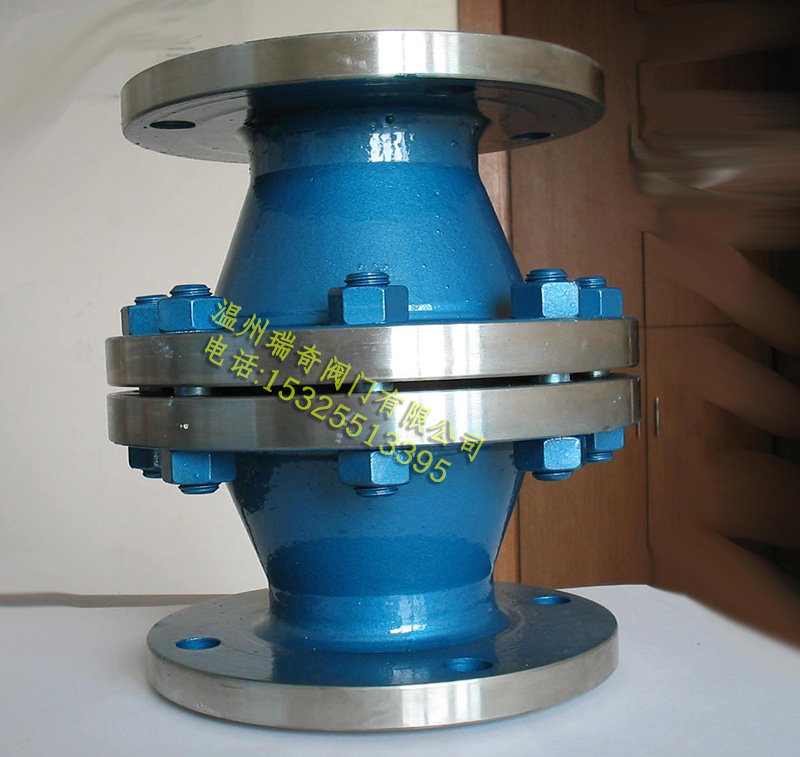

管道阻火器GZW-I (阻爆阻燃阻火器)
- 品牌： 瑞奇阀门
- 型号： GZW-I
-
GZW-1阻爆燃型管道阻火器产品概述：
GZW-1阻爆燃型管道阻火器，又名GZW-1管道阻火器，是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时，是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后，被有规则的阻火元件切割成许多细小的火焰流，由于传热的作用和器壁效应，进入的气体被冷却，使冷却的气体达不到着火温度，没有着火温度就不能形成燃烧，最终使火焰流猝灭，从而达到阻火目的。
GZW-1阻爆燃型管道阻火器零部件材料：
|
阀体材料 |
碳钢WCB、不锈钢304、316、 |
|
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
|
密封件材料 |
耐油石棉橡胶、四氟PTFE |
|
环境温度 ℃ |
≤480 |
|
公称压力(MPa) |
0.6~5.0 |
|
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |

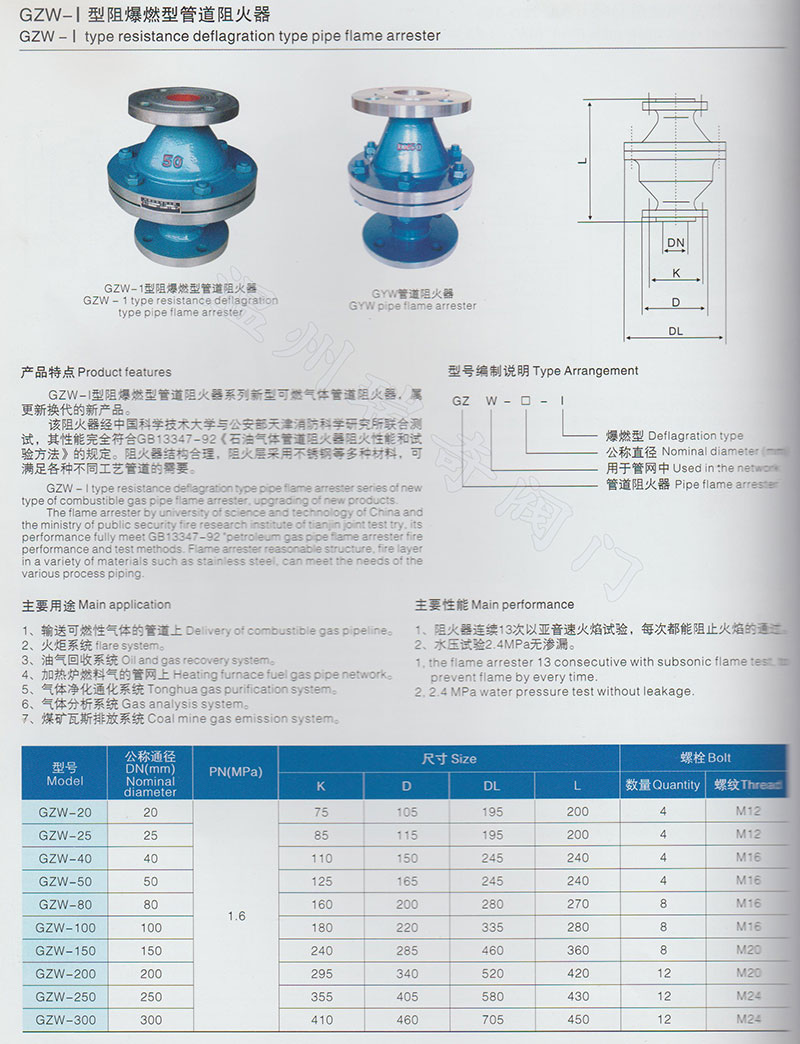

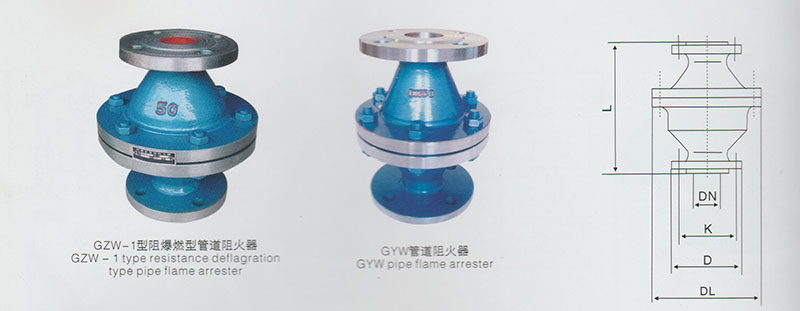

GZW-1阻爆燃型管道阻火器外形连接尺寸：
|
型 号 |
口 径 |
PN MPa |
GZW-1管道阻火器外形尺寸（mm） |
螺 栓 |
||||
|
K |
D |
DL |
L |
数量(KG) |
螺纹 |
|||
|
GZW-20 |
DN20 |
1.6 |
75 |
105 |
195 |
200 |
4 |
M12 |
|
GZW-25 |
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
|
GZW-40 |
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
|
GZW-50 |
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
|
GZW-80 |
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
|
GZW-100 |
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
|
GZW-150 |
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
|
GZW-200 |
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
|
GZW-250 |
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 |
|
|
GZW-300 |
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 |
|
|
GZW-600 |
DN600 |
770 |
840 |
1120 |
580 |
20 |
M33 |
|
GZW-1管道阻火器的保养与维修:
为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、瑞奇阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
