双口排气阀QB2(p2)

更新:2018-08-20 12:43:13      点击:
  • 品牌:   瑞奇阀门
  • 型号:   QB2/p2
  • 在线订购
  • 扫描对应二维码进一步了解双口排气阀QB2(p2)产品
产品介绍


 QB2双口排气阀,又名P2排气阀是管道必配设备,安装在管道最高点或闭气地方,来排除管内气体,来疏通管道,使管道运转正常

产品描述:

  QB2双口排气(进)阀本阀适用于工业介质为水的管路上,作为快速排除管道内气体设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。
  一、QB2双口排 (进)气阀用途 :
  P2、QB2双口排 (进)气阀适用于工业介质为水的管路上,作为快速排除管道内气体设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。
  二、QB2双口排 (进)气阀特点 :
  1、能够排除管道中的气体,减少阻力节约c源。
  2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。
  3、排气能力是普通双孔排气阀多倍。
  4、浮球托架为不锈钢,使用寿命长,安全可靠。
  三、QB2双口排 (进)气阀性能技术参数 :
  1、介质:清水
  2、温度:常温
  3、壳体强度试验压力:1.5MPa,无损坏。
  4、浮球密封试验压力:0.05∽1.1MPa无漏水
  5、阀体材料 : 灰铸铁HT200
  6、浮球托架:不锈钢


      四 、QB2双口排 (进)气阀结构尺寸
公称通径 主要尺寸(mm) 适用介质
D H H1 L
40 145 355 215 370
50 160 355 215 370
75 195 360 225 430
100 215 360 225 430
150 280 380 230 510
200 335 430 320 680
300 390 540 360 825
     五、QB2双口快速排气阀每小时排气量表: 按每秒流速1.5-3.0米

规格
50
75
100
150
200
立方米 /小时
6.5-13
6.5-13
10-20
19-38
31-62

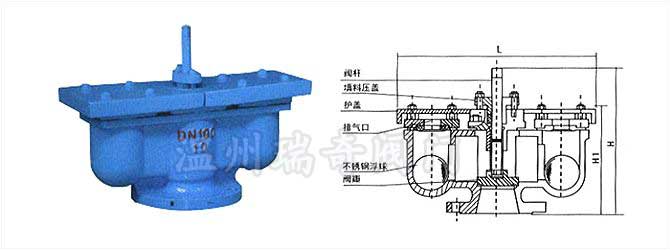

 结构图:




双口排气阀安装注意事项:

     ⑴注:DN>350mm管路请选单口排气阀(QB1-10)。
     ⑵安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。
     ⑶如需排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。
