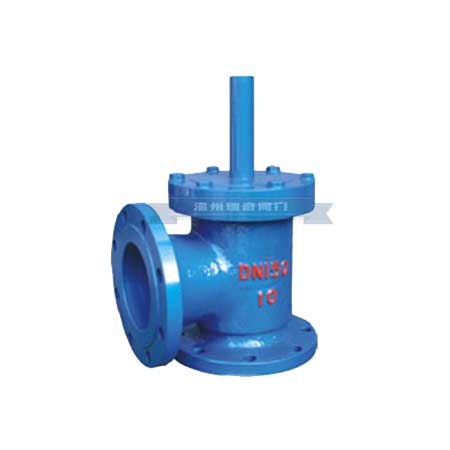

水上式底阀

更新:2019-01-02 15:25:16      点击:
  • 品牌:   瑞奇阀门
  • 型号:   SSDF,SSDF-I
  • 在线订购
  • 扫描对应二维码进一步了解水上式底阀产品
产品介绍

    每台水泵要需要安装一只底阀,水上底阀通常要安装于水面以下,而瑞奇水上式底阀则安装于水面以上,它是老式的底阀的更新换代产品,是比较理想的引水设备而且亦可取代真空泵及抽真空装置...


一、水上式底阀性能与用途
      SSDF水上式底阀又名SSDF-I水上底阀,水上底阀是瑞奇阀门根据客户需要在老式水上式底阀的更新换代产品,作底阀时可安装在进水管露在水面上立管的转弯处,作止回阀用时,可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小,安装简单,维修方便,可在水上安装维修,其密封性能好,可达到滴水不漏,即降低了供水运行费用双节能5-7%左右。
      主要适应于石油、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套使用。
      可在泵前用,代替底阀。可在泵后用,代替止回阀。


二、水上式底阀性能参数
     工作压力:0.6、1.0Mpa
     工作介质:水
     工作温度:≤80℃

三、水上式底阀结构与原理

     本阀由:

    1.阀体

    2.阀瓣

    3.活塞杆

    4.阀盖

    5.定位柱

    等零件组成。

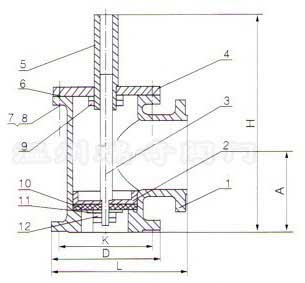

    详见下图。启动水泵前先向吸水管中充满液体,使水泵有足够的吸力,将液体吸入阀门,打开活塞阀瓣,从而进行供水作业,当停泵后,阀瓣在液压力和本身重力的作用下关闭,而阻止液体回到泵前。

序号
1
2
 3
 4
 5
 6
 7
 8
 9
10
11
12
名称
阀体
阀瓣
阀杆
阀盖
阀杆套
密封圈
螺栓螺母
螺母
密封圈
压板
螺母


四、水上式底阀主要连接尺寸:


公称通径
DN(mm)
        D
         D1
   A
   B
0.6MPa
 1.0MPa
 1.0MPa
 1.6MPa
   50
 140
 160
 110
 125
 100
 100
   65
 160
 180
 130
 145
 110
 110
   80
 185
 195
 150
 160
 120
 120
 100
 205
 215
 170
 180
 130
 130
 150
 260
 280
 225
 240
 150
 150
 200
 315
 335
 280
 295
 190
 190
 250
 370
 390
 335
 350
 240
 240
 300
 435
 440
 395
 400
 290
 290
 350
 485
 500
 445
 460
 340
 340
 400
 535
 565
 495
 515
 390
 390
 450
 590
 615
 550
 565
 440
 440
 500
 640
 670
 600
 620
  490
 490
 600
 755
 780
 705
 725
 590
 590
