HQ41X滑道滚球式止回阀

更新:2018-08-21 15:29:32      点击:
  • 品牌:   瑞奇阀门
  • 型号:   HQ41X
  • 在线订购
  • 扫描对应二维码进一步了解HQ41X滑道滚球式止回阀产品
产品介绍
HQ41X滑道滚球式止回阀

球形滑道止回阀采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下左右滚动,从而打开或关闭阀门。消声式关闭,不产生水锤,密封性能好。阀体采用全水流通道,流量大,阻力小,水头损失比旋启式小50%。水平或垂直安装均可,可用于冷水、热水、工业及生活用水管网系统中,更适应用潜水排水污泵,介质温度为080℃。


HQ41X滑道滚球式止回阀主要技术参数

型号

公称压力(MPa)

试验压力PS(MPa)

工作温度( )

壳体

密封

HQ41X-10/16

1.0

1.5

1.1

≤80

1.6

2.4

1.76

HQ41X滑道滚球式止回阀主要零部件





阀体、阀盖

球铁、铸钢

球架、档板

球铁、铸钢



碳钢包橡胶

HQ41X滑道滚球式止回阀常用外形尺寸

公称通径

50

65

80

100

125

150

200

250

300

350

L(mm)

216

241

293

305

381

403

495

622

698

787

H(mm)

185

210

245

280

335

400

495

600

715

800

连接尺寸

PN1.0MPaGB4216.4-84PN1.6GB4216.5-84 标准


HQ41X滑道滚球式止回阀短尺寸

DN(mm)
50
65
80
100
125
150
200
250
300
350
L
180
200
260
300
350
400
500
600
700
800
H
185
210
245
280
335
400
495
600
715
820

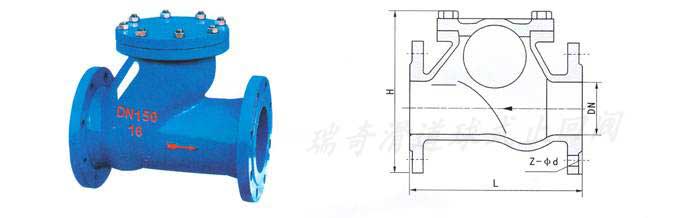

滑道滚球式止回阀结构:

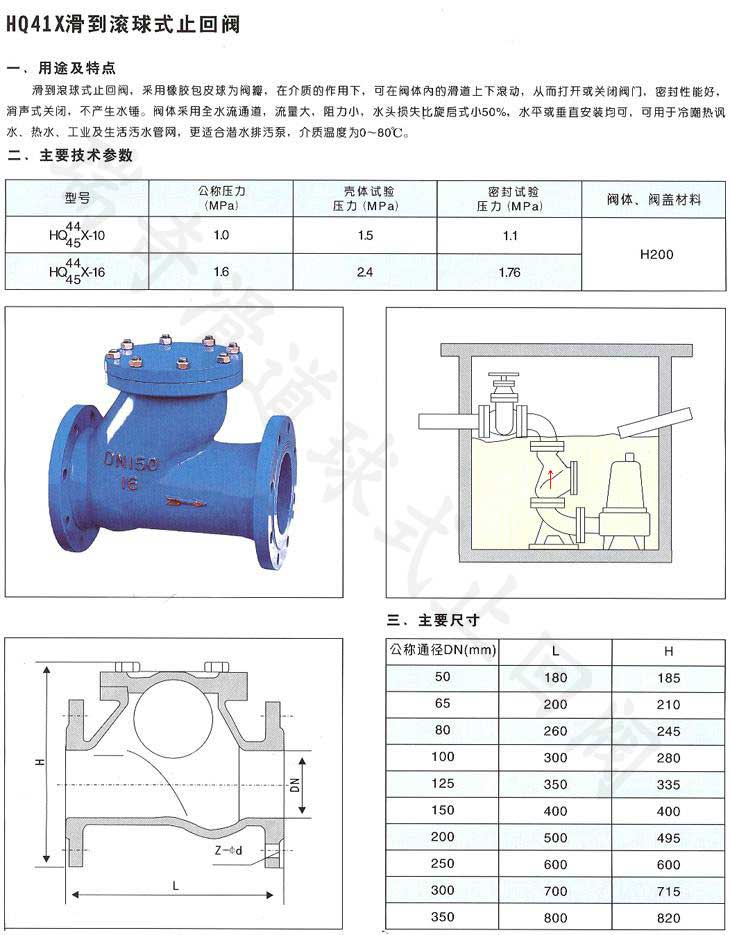

滑道球形止回阀尺寸
