硬密封丝口闸阀
更新：2017-08-21 16:48:44 点击：
- 品牌： 瑞奇阀门
- 型号： Z11W
-
产品介绍

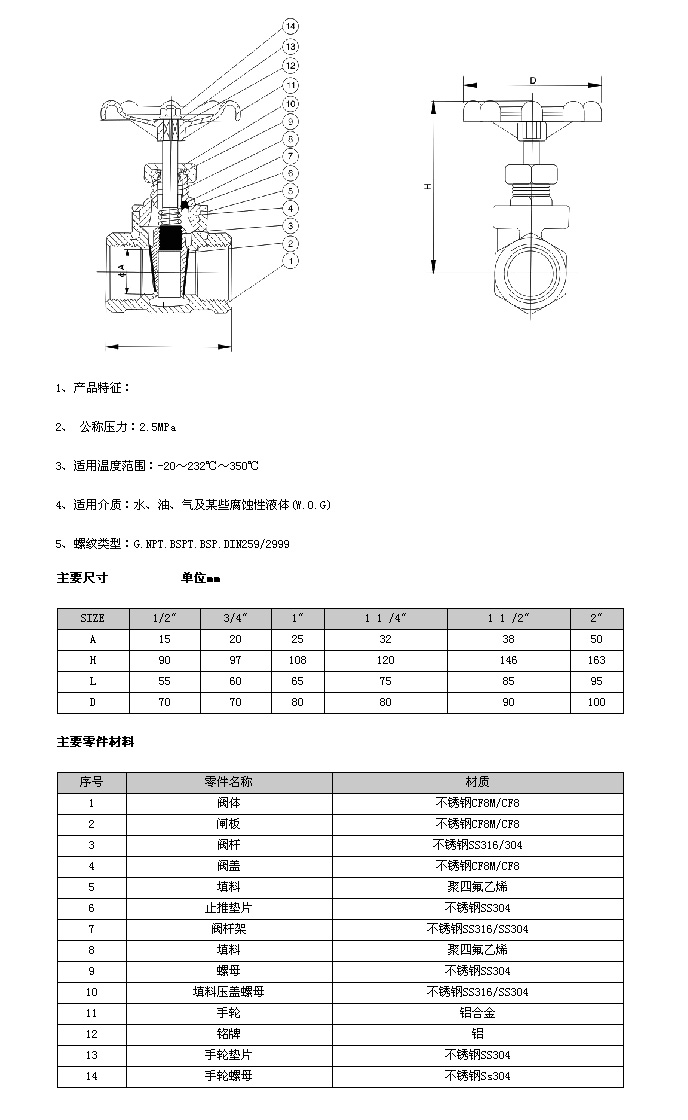

结构：
Z11H、Z11W丝口闸阀
通径（DN）：15-100mm
压力（PN）：1.0MPa-1.6MPa
适用介质：水、蒸汽、油品
适用温度：≤425 C
阀体材质：铸铁、球墨铸铁、铜、碳钢、不锈钢
| 型号 | 公称压力PN(MPa) | 试验压力Ps(MPa) | 工作压力P(MPa) | 工作温度(℃) | 适用介质 | ||
| 壳体 | 密封 | P20 | P42 | ||||
| Z11H-25 | 2.5 | 3.8 | 2.8 | 2.5 | 1.4 | ≤425 | 水、蒸汽、油品等非腐蚀性介质 |
| Z11H-40 | 4.0 | 6.0 | 4.4 | 4.0 | 2.3 | ||
| Z11H-64 | 6.4 | 9.6 | 7.0 | 6.4 | 3.7 | ||
| Z11H-100 | 10.0 | 15.0 | 11.0 | 10.0 | 4.4 | ||
| Z11H-160 | 16.0 | 24.0 | 17.6 | 16.0 | - |
| 零件名称 | 阀体、阀盖 | 闸板、阀座、阀杆 | 填料 | 阀杆螺母 | 手轮 |
| 材料 | 碳钢 | 铬不锈钢 | 石墨石棉盘根或柔性石墨 | 铜合金 | 可锻铸铁或球墨铸铁 |
| 公称通径DN（mm） | L | L1 | H | H1 | D0 | d | D | kg |
| 15 | 80 | 16 | 142 | 155 | 100 | 10 | 34 | 1.9 |
| 20 | 90 | 18 | 143 | 160 | 100 | 13 | 40 | 2.0 |
| 25 | 100 | 22 | 164 | 186 | 120 | 18 | 50 | 3.3 |
| 32 | 120 | 22 | 187 | 216 | 140 | 24 | 58 | 4.8 |
| 40 | 130 | 24 | 215 | 250 | 160 | 29 | 66 | 6.7 |
| 50 | 140 | 25 | 233 | 276 | 180 | 37 | 78 | 9.6 |
精心缔造,优质品质!!! WWW.RUIQI-VALVE.COM 瑞奇阀门
