不锈钢气动对夹V型球阀
- 品牌： 瑞奇阀门
- 型号： Q670
-
不锈钢气动对夹V型球阀
产品介绍:
不锈钢气动对夹V型球阀是球阀的一种，它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对介质具有强有力的切断力，球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的精确调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能，与气动或电动执行器配套，广泛使用于工业过程自控系统中。产品特点:
1、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。
2、上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。
3、阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球 面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀，适应范围广。
4、经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。
5，介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以 它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。
6、小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制。
设计标准:
1、法兰标准：GB/T?9113.1-2010、JB/T?79.1-1994、HG?20592-2009 ASME?B?16.5?EN?1092-1:?2001
2、压力一温度额定值：GB/T?12224-2007?ASME?816.34-2003?IS0?7005-1
3、结构长度标准： 对夹式：企业标准 法兰式：ISA?S75.04-1995，IEC/DIN?534-3-2
4、适应温度范围： -29℃一1?500C常温型 一2goC_2500C中温型 一2goC_3500C高温型
5、密封与强度试验标准
强度及密封试验标准：GB/T?4213-2007
硬密封等级:
用户无特殊要求时按下表标准，用户要求时可以按GB/T?4213-2007?V级标准执行。 强度试验压力是按公称压力的1?5倍，填料及法兰处密封试验是按公称压力的1?1倍压力进行，阀座密封是按最大使用压差 来进行试验，当最大使用压差不明确时按1.OMPa（水压）试验，当最大压差小于0.6MPa时按0.6MPa压力进行试验，介质是 带有缓蚀阻垢剂的水进行试验
|
序号 |
名称 |
数量（件） |
材料 |
||
|
1 |
阀体 |
1 |
WCB |
CF8 |
CF8M |
|
2 |
阀芯 |
1 |
CF8表面镀硬铬 |
CF8表面镀硬铬 |
CF8M表面镀硬铬 |
|
3 |
圆柱销 |
2 |
304 |
304 |
316 |
|
4 |
阀座 |
1 |
304堆焊硬质合金 |
304堆焊硬质合金 |
316 |
|
5 |
弹簧 |
1 |
316 |
316 |
316 |
|
6 |
0型圈 |
1 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
|
7 |
自润滑轴承 |
|
304+PTFE |
304+PTFE |
316+PTFE |
|
8 |
下阀杆 |
1 |
20Cr13 |
304 |
316 |
|
9 |
O型圈 |
1 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
|
10 |
后压盖 |
1 |
WCB |
CF8 |
CF8M |
|
1 1 |
环垫 |
1 |
PTFE |
PTFE |
PTFE |
|
12 |
调节垫片 |
1 |
PTFE |
PTFE |
PTFE |
|
13 |
平垫片 |
4 |
Q235 |
304 |
304 |
|
14 |
螺栓 |
4 |
25 |
304 |
304 |
|
15 |
双头螺柱 |
2 |
25 |
304 |
304 |
|
16 |
自润滑轴承 |
1 |
304+PTFE |
304+PTFE |
316+PTFE |
|
17 |
平键 |
1 |
20Cr13 |
304 |
316 |
|
18 |
下填料 |
1 |
PTFE |
PTFE |
PTFE |
|
19 |
中填料 |
1 |
PTFE |
PTFE |
PTFE |
|
20 |
上填料 |
1 |
PTFE |
PTFE |
PTFE |
|
21 |
填料压盖 |
1 |
WCB |
CF8 |
CF8M |
|
22 |
螺母 |
2 |
35 |
304 |
304 |
|
23 |
上阀杆 |
1 |
20Cr13 |
304 |
316 |

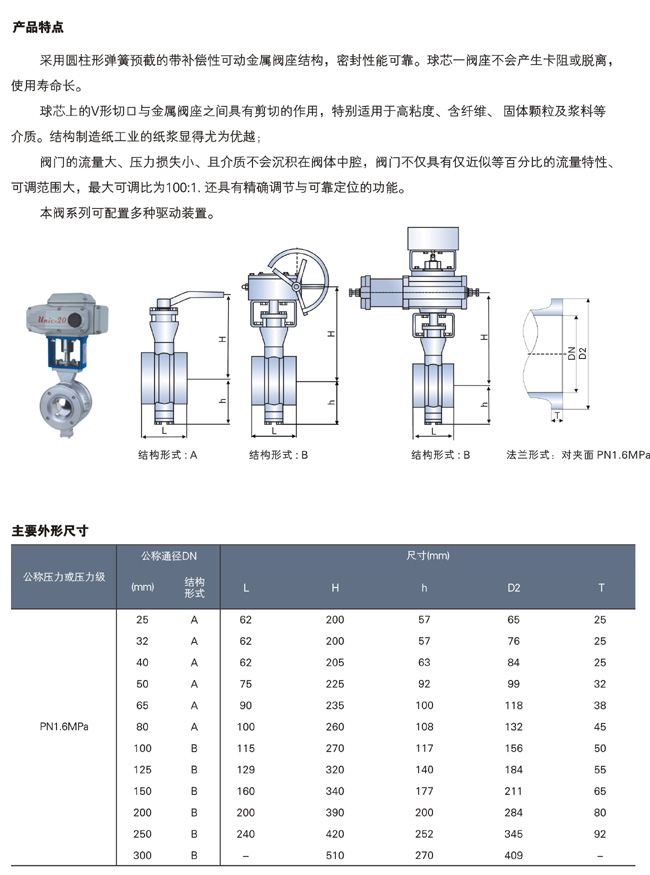

以下为不锈钢气动对夹V型球阀列更详细的电子版参数和资料
