锻钢闸阀Z41H

更新：2017-08-20 16:20:16      点击：
  • 品牌：   瑞奇阀门
  • 型号：
  • 在线订购
  • 扫描对应二维码进一步了解锻钢闸阀Z41H产品
产品介绍
【产品用途】
锻钢闸阀适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质

【执行标准】
设计规范：JB/T 7746、API602
结构长度：JB/T 7746、工厂规范
承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验：JB/T 9092、API598
压力-温度：GB/T 9131、ANSI B16.34
产品标识：GB/T 12220、MSS SP25
供货规范：JB/T 7928

【性能规范】
试验项目
强度试验
密封试验
气密封试验
适用温度（℃）
适用介质
1.6
2.4
1.73
0.6
≤425
水、蒸汽、油品
2.5
3.8
2.75
4.0
6.0
4.4
6.4
9.6
7.04
10.0
15.0
11.0
16.0
24.0
17.6
800Lb
21.0
15.4
≤200
腐蚀性介质

【主要零部件材料】
零件名称
零部件材料
阀体、阀盖
25
闸板、阀瓣
2Cr13
阀杆
2Cr13
密封圈
1Cr13+HF
填料
柔性石墨
垫片
18-8/柔性石墨
螺栓
35/35CrMo

主要外形和连接尺寸

公称通径 主要外形尺寸和连接尺寸
L d S L1 T L2 H D0
Z41H-16C   Z41H-25   Z41H-40   Z11H-16C   Z11H-25   Z11H-40   Z61H-16C   Z61H-25   Z61H-40
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 120 28 43 14 1? 21 201 166
40 135 36 49 15 1? 21 227 180
50 155 45 61 16 2 25 253 180
Z41H-64   Z11H-64   Z61H-64
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180
Z41H-100   Z11H-100   Z61H-100
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180
Z41H-160 Z11H-160 Z61H-160
15 90 13 22.5 10 1/2 15 151 118
20 160 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180

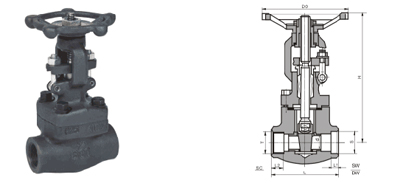

【结构图片】
