美标内螺纹针型阀J11W
更新：2017-08-25 16:03:30 点击：
- 品牌： 瑞奇阀门
- 型号： J11W
-
产品介绍
产品名称：美标内螺纹针型阀：J11W
J11W美标内螺纹针型阀是仪表测量管路系统中重要组成部分，具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
产品介绍：
J11W美标内螺纹针型阀采用NPT内螺纹连接，一字型手柄，完全按照进口外形加工。结构小巧、外型美观、耐压性能高、安装方便、使用灵活、标准化、通用化程度高等特点，广泛用于石油、化工、冶金、制药等高要求场所。
工作原理：
J11W美标内螺纹针型阀工作原理与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
产品特点：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。

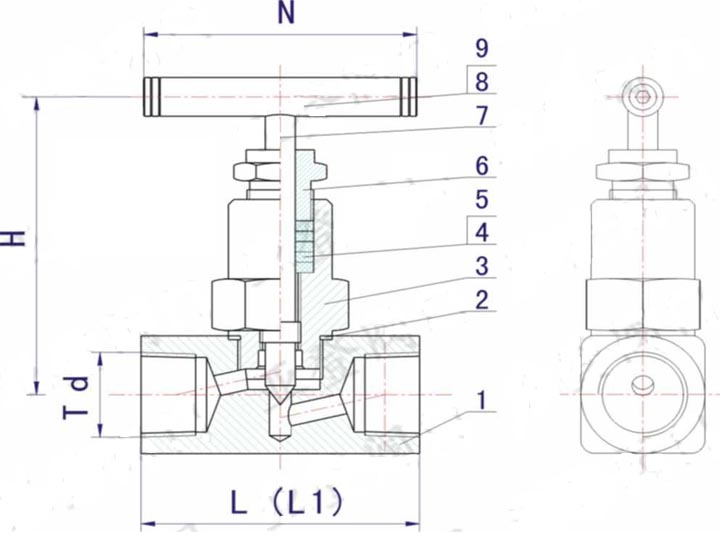

主要零件材料：
|
序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
阀体 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
阀盖垫片 Bonnet Gasket
|
紫铜(Red copper) PTFE
|
|
3
|
阀盖Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
5
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
6
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
阀杆 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
手柄 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
内六角螺钉 Hexagon Screw
|
20# A105 SS304 SS304L SS316 SS316L
|
产品尺寸：
|
ITEM NO.
|
公称通径 DN
Nominal bore
|
Td
|
H
|
L
|
L1
|
N
|
|
J11W-JY-d-1
|
DN6
|
NPT1/4
|
75
|
58
|
75
|
60
|
|
J11W-JY-d-2
|
G1/4
|
85
|
58
|
-
|
60
|
|
|
J11W-JY-d-3
|
DN10
|
NPT3/8
|
75
|
58
|
78
|
60
|
|
J11W-JY-d-4
|
G3/8
|
87
|
58
|
-
|
60
|
|
|
J13W-JY-d-5
|
DN15
|
NPT1/2
|
77
|
68
|
86
|
60
|
|
J13W-JY-d-6
|
G1/2
|
87
|
60
|
-
|
60
|
|
|
J11W-JY-d-7
|
DN20
|
G3/4
|
100
|
70
|
-
|
60
|
|
J11W-JY-d-8
|
DN25
|
Rc1(Rp1)
|
110
|
78
|
-
|
60
|
|
J11W-JY-d-9
|
DN32
|
G1-1/4
|
130
|
102
|
-
|
60
|
