J841X电磁液气动隔膜排泥阀
更新：2018-05-25 14:14:13 点击：
- 品牌： 瑞奇阀门
- 型号： J841X
-
产品介绍

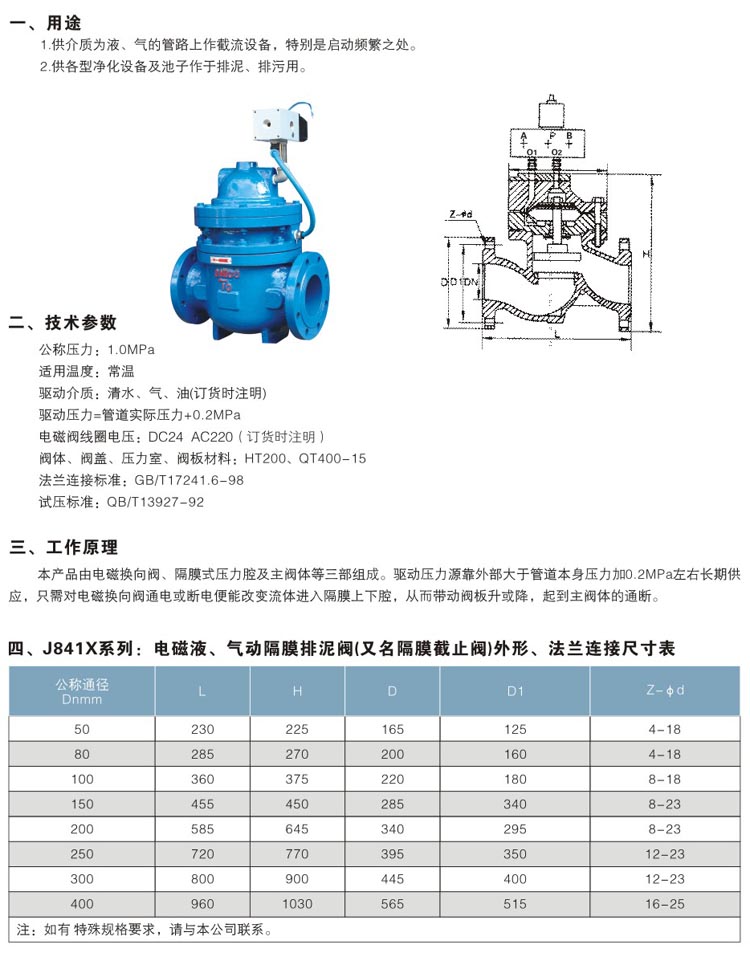

J841X电磁液气动隔膜排泥阀
J841X系列电磁液（气）动隔膜排泥阀
一 用途
1． 供介质为液，气的管路上作节流设备，特别是气动频繁之处。
2． 供各型精华设备及池子作于排泥，排污用
二 技术参数
公称压力：1.0MPa
适用温度：常温
驱动介质：清水，气（订货时注明）
驱动压力=管道世界压力+0.2MPa
电磁阀线圈电压：DC24V AC220V（订货时注明）
阀体，阀盖，压力室，阀板材料：HT200，QT400-15
法兰连接标准：GB/T17241.3-98
试压标准：QB/T13927-92
三 工作原理
J841X系列电磁液（气）动隔膜排泥阀由电磁换向阀，隔膜式压力腔及主阀体等三部分组成。驱动压力源靠外部大于管道压力加0.2MPa左右长期供应，只需对电磁换向阀通电或断电便能改变流体进入隔膜上下腔，从而带动闸板升或降，气到主阀体的通断
四 外形尺寸，法兰连接尺寸表
|
称通径DN（mm）
|
L （mm） |
B
（mm） |
H
（mm） |
D （mm）
|
D1 （mm）
|
Z－Фa
|
|||
|
PN1.0
|
PN1.6
|
PN1.0
|
PN1.6
|
PN1.0
|
PN1.6
|
||||
|
50
|
230
|
160
|
225
|
165
|
165
|
125
|
125
|
4-18
|
4-18
|
|
80
|
285
|
195
|
270
|
200
|
200
|
160
|
160
|
4-18
|
4-18
|
|
100
|
360
|
280
|
375
|
220
|
220
|
180
|
180
|
8-18
|
8-18
|
|
150
|
455
|
355
|
450
|
285
|
285
|
240
|
240
|
8-23
|
8-23
|
|
200
|
585
|
400
|
645
|
340
|
340
|
295
|
295
|
8-23
|
12-23
|
|
250
|
720
|
490
|
770
|
395
|
405
|
350
|
355
|
12-23
|
12-25
|
|
300
|
800
|
545
|
900
|
445
|
460
|
400
|
410
|
12-23
|
12-25
|
|
400
|
960
|
655
|
1023
|
565
|
580
|
515
|
525
|
16-23
|
16-30
|
