电动对夹球阀Q971F
更新：2017-08-26 17:45:02 点击：
- 品牌： 瑞奇阀门
- 型号： Q971F
-
产品介绍
瑞奇阀门Q971F电动对夹球阀是国内较大的球阀生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！Q971F电动薄型球阀、电动对夹球阀的主要技术参数：
| 阀类 | 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力(MPa) | 阀体材料 |
| 球阀 | 9-电动 | 7-对夹式 |
1-浮动 球直通 |
F-氟塑料 H-合金钢 PPL |
1.6 2.5 4 6.4 |
按表内阀体 材料代号 |
| 公称通径DN(mm) | DN15-DN200 | |||||
| 材料代号 | C | P | R | |||
|
主 要 零 件 |
阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 球板 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
| 密封圈 | 增强聚四氟乙烯、合金钢 | |||||
| 填料 | 聚四氟乙烯、柔性石墨 | |||||
|
适 用 工 况 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -28℃～300℃ | |||||
| 控制型式 | 开关型/调节型 | |||||
| 作用型式 | 切断/调节 | |||||
| 执行器 | 型号 | HH系列 | ||||
| 电源 | DC24V、 AC24、 AC110V、 AC220V、 AC380V | |||||

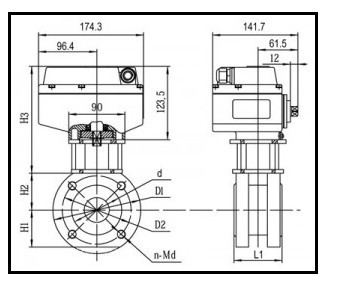

Q971F电动对夹球阀的外形及安装尺寸：
| 公称通径DN | L | L1 | H | D | D1 | 额定功率 | 额定电流 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
| 15 | 32 | 155 | 218 | 95 | 65 | 15W | 0.2A |
| 20 | 38 | 155 | 223 | 105 | 75 | 15W | 0.2A |
| 25 | 45 | 155 | 230 | 115 | 86 | 15W | 0.2A |
| 32 | 55 | 155 | 236 | 136 | 100 | 15W | 0.2A |
| 40 | 62 | 208 | 243 | 146 | 110 | 25W | 0.5A |
| 50 | 72 | 208 | 250 | 160 | 125 | 25W | 0.5A |
| 65 | 95 | 208 | 260 | 180 | 145 | 25W | 0.5A |
| 80 | 120 | 256 | 278 | 195 | 160 | 50W | 0.8A |
| 100 | 145 | 256 | 338 | 215 | 180 | 90W | 1.0A |
| 125 | 200 | 256 | 352 | 245 | 210 | 90W | 1.0A |
| 150 | 225 | 288 | 382 | 280 | 240 | 120W | 1.2A |
| 200 | 230 | 288 | 390 | 335 | 295 | 150W | 1.2A |
精心缔造,优质品质!!! WWW.RUIQI-VALVE.COM 瑞奇阀门
