SBL型直通篮式过滤器
- 品牌： 瑞奇阀门
- 型号： SBL
-
直通篮式过滤器产品用途
篮式过滤器适用于蒸汽、空气、煤油、水等配管中排出锈渣和异物，用于保护阀门和设备
直通篮式过滤器产品特点
1、标准不锈钢过滤网，孔径为Φ3～6，孔径数目可选择
2、可选项压力表连接，盖上凸合面钻有螺纹孔以便安装压力表
3、流来面积大、故压力损失小
直通篮式过滤器主要零件部件材料
|
零件名称
|
材料
|
|
阀体
|
碳钢、不锈钢
|
|
滤网盖
|
碳钢、不锈钢
|
|
滤芯网
|
不锈钢
|
|
垫片
|
金属石墨
|
|

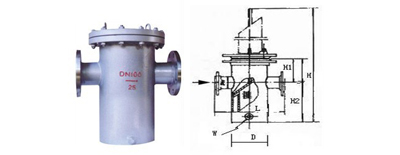

产品代号YG07 |
||||||
|
公称直径DN |
安装尺寸（mm） |
|||||
|
D |
L |
H1 |
H2 |
H |
W(英寸) |
|
|
25 |
108 |
220 |
80 |
150 |
420 |
R1/2 |
|
32 |
108 |
220 |
80 |
150 |
420 |
R1/2 |
|
40 |
133 |
280 |
110 |
160 |
500 |
R1/2 |
|
50 |
133 |
280 |
110 |
160 |
500 |
R1/2 |
|
65 |
133 |
330 |
130 |
210 |
650 |
R1/2 |
|
80 |
159 |
340 |
130 |
240 |
700 |
R1/2 |
|
100 |
219 |
420 |
150 |
290 |
850 |
R3/4 |
|
125 |
273 |
480 |
170 |
350 |
1000 |
R3/4 |
|
150 |
273 |
500 |
170 |
400 |
1140 |
R3/4 |
|
200 |
325 |
560 |
220 |
500 |
1450 |
R3/4 |
|
250 |
377 |
660 |
310 |
550 |
1680 |
R3/4 |
|
300 |
426 |
750 |
400 |
750 |
2010 |
R3/4 |
|
350 |
478 |
800 |
400 |
750 |
2200 |
R3/4 |
|
400 |
550 |
840 |
410 |
850 |
2500 |
R3/4 |
(弧低和平底)
