概述

保温放料阀操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。

结构

保温放料阀主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。

主要参数

保温放料阀公称通径DN，放料阀额定流量系数KV，放料阀公称压力和压差，放料阀阀体和阀内组件材料，放料阀流量特性，放料阀适用温度，放料阀电源电压和控制信号，放料阀是否带附件等。

耐腐蚀性

1. 保温放料阀使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的最低用温度为-29℃,最高温度为425℃）
2. 保温放料阀使用介质如颗粒、油品、纸浆、二氧化碳 气（不锈钢材质的最低使用温度为-100℃，最高使用温度为23℃）
3. 气动保温放料阀严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃ 浓度＞30%）。

• 不锈钢的一般工作温度：≤150℃
• 保温放料阀压力范围：0.6~6.4MPa
• 保温放料阀通径范围：25~300mm

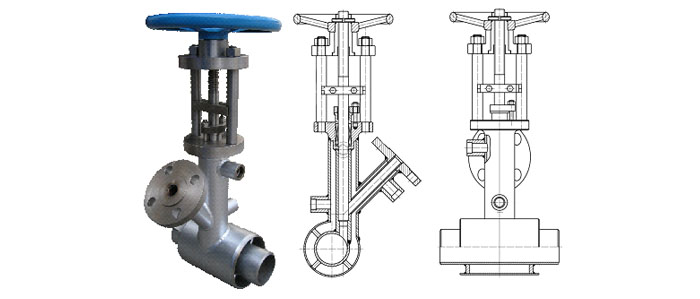

结构示意图

 由于保温放料阀为订做产品及各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联大田阀门司技术部或销售部，我们将会为您提供完整的图纸及技术资料，所有外型结构尺寸需以工程师设计为准。
