水封截止阀DS/J61H-25-63
更新：2017-08-29 14:58:17 点击：
- 品牌： 瑞奇阀门
- 型号： DS/J61H-
-
产品介绍
DS/J61H-25、DS/J61H-40、DS/J61H-63 型水封截止阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。
【产品特点】
1、产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接
2、填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性
4、结构紧凑，操作灵活，检修方便，使用寿命长
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行
【执行标准】
设计与制造：JB/T3595
结构长度：GB/T15188.1
压力温度等级：GB/T3595
试验与检验：GB13927 JB/T9092
【性能参数】
|
型号
|
DS/J61H-25
|
DS/J61H-40
|
DS/J61H-63
|
|
|
工作压力（MPa）
|
2.5
|
4.0
|
6.3
|
|
|
适用温度（℃）
|
≤425
|
|||
|
适用介质
|
水、蒸汽、油品、非腐蚀性气体
|
|||
|
材料
|
阀杆
|
1Cr13或2Cr13
|
||
|
阀体、阀盖、支架
|
WCB25
|
|||
|
闸板、阀瓣、密封面
|
Cr13型不锈钢或硬质合金
|
|||
|
阀座密封面
|
不锈钢
|
|||
|
阀杆螺母
|
铝青铜
|
|||
|
填料
|
柔性石墨
|
|||
主要外形和连接尺寸
| 公称通径 | 主要外形尺寸和连接尺寸 | ||||
| L | D | D1 | H | D0 | |
| DS/J61H-25 | |||||
| 15 | 130 | 36 | 19 | 11 | 120 |
| 20 | 150 | 44 | 26 | 11 | 140 |
| 25 | 160 | 44 | 33 | 12 | 140 |
| 32 | 180 | 48 | 34 | - | 180 |
| 40 | 200 | 55 | 40 | - | 200 |
| 50 | 230 | 64 | 50 | - | 250 |
| 65 | 290 | 82 | 65 | - | 250 |
| 80 | 310 | 94 | 78 | - | 300 |
| 100 | 350 | 117 | 97 | - | 350 |
| 125 | 400 | 144 | 122 | - | 400 |
| 150 | 480 | 170 | 148 | - | 400 |
| 200 | 600 | 220 | 197 | - | 400 |
| DS/J61H-40 | |||||
| 15 | 13 | 38 | 19 | - | 120 |
| 20 | 150 | 47 | 26 | - | 140 |
| 25 | 160 | 47 | 33 | - | 160 |
| 32 | 180 | 53 | 34 | - | 160 |
| 40 | 200 | 57 | 40 | - | 200 |
| 50 | 230 | 68 | 50 | - | 250 |
| 65 | 290 | 85 | 65 | - | 280 |
| 80 | 310 | 98 | 78 | - | 320 |
| 100 | 350 | 122 | 97 | - | 350 |
| 125 | 400 | 148 | 122 | - | 400 |
| 150 | 480 | 176 | 148 | - | 400 |

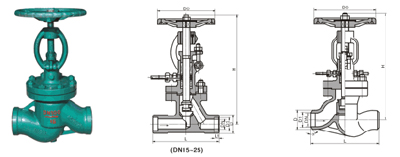

【结构图片】
