电动阀门执行器(电动蝶阀)与调节阀连接后必须设定执行器以满足阀门控制的要求。根据阀门类型调整执行器的限位开关是决定“行程”或“关断力/行程”，其限位开关的调整如图11所示，图中左为下限，右为上限。

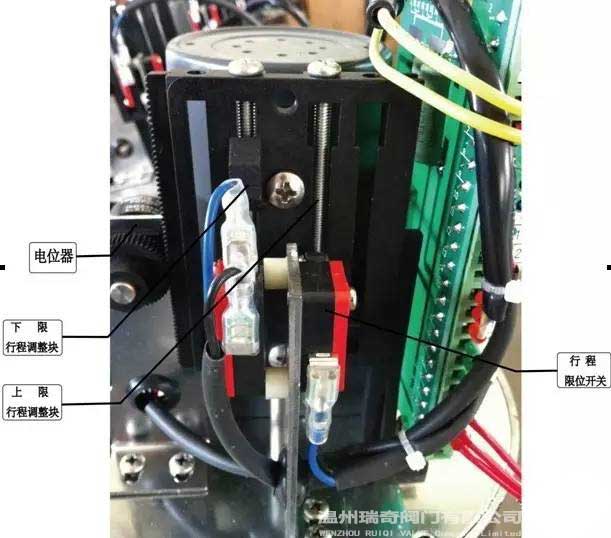

                                                     图11 齿条板上的凸块与限位开关

调整的原则：

对于直通阀，首先根据“关断力/行程”设置关的位置，然后根据阀门的额定行程设置开的位置。
对于三通阀，根据“关断力/行程”设置二个终端位置，然后根据“关断力/行程”决定执行器限位开关。
电动执行机构手轮操作，使阀芯接触阀座，当阀杆开始轴向动作时，阀杆受力为蝶形弹簧的反作用力。
继续手操同方向使阀杆向下位移，蝶形弹簧被压缩到图7所示对应执行机构的数值时，保证所需的关断力，防止泄漏。

执行机构与调节阀门安装连接组合后的产品调试必须作到三位同步：调节阀位置、行程开关位置、对应信号位置。

 具体调试步骤：(详细阅读)

（1）当执行器与阀门连接组合好后，通过菜单操作将执行机构的作用方式设置为“反作用”（默认方式为“反作用”），返回主菜单；用手动（或控制器的手/自动操作键方式）将阀门开启（将阀芯向上至全开位置），调整齿条板上的凸块直到听见上限位开关“咔哒”声。

（2）用手动（或者控制器的手/自动操作键方式）将阀门关闭（将阀芯向下至全关位置），调整齿条板上的凸块直到听见下限位开关“咔哒”声。同时通过菜单切换到“整定”，再将电位器旋转使LCD显示器“当前位置”显示为0.1%~5.0%之间任意数值后，将电位器齿轮与齿条板齿合上即可。
