为什么给水管道中要安装和设置排气阀?

2020-10-19 00:05:25      点击:

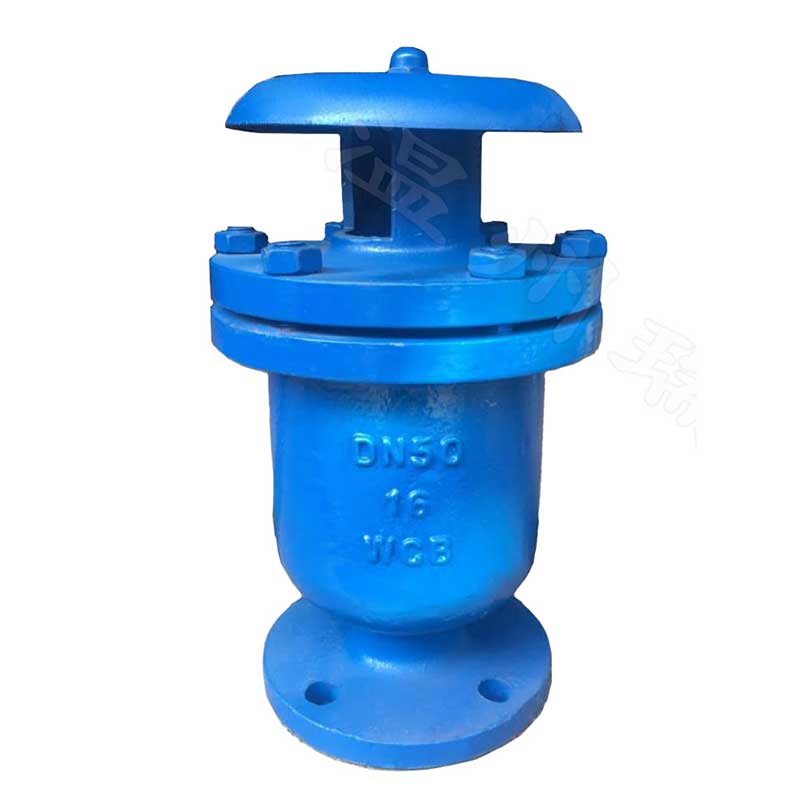

排气阀作为快速排除管道内气体的设备,用来提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

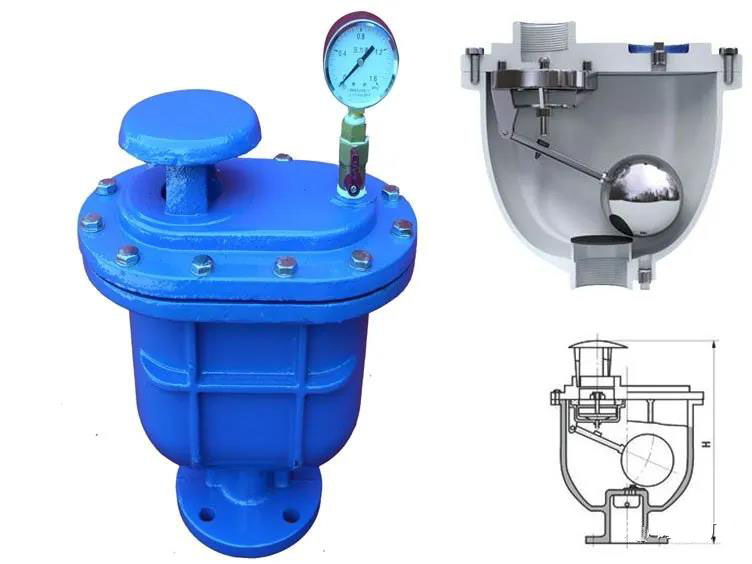

当水泵停止工作,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。排气状态时,浮筒由于重力作用,将杠杆的一端向下拉下,这时杠杆处于倾斜状态,在杠杆与排气孔接触部分出现空隙。

空气就通过此空隙由排气孔排出,随着空气的排出,水位上升,浮筒在水的浮力作用下向上浮起,杠杆上的密封端面逐渐压上排气孔,直至整个排气孔被完全堵住,排气阀这时就完全处于封闭状态。


设置排气阀的注意事项:

1、排气阀必须垂直安装,即必须保证其内部的浮筒处于垂直状态,以免影响排气。

2、排气阀在安装时,最好跟隔断阀一起安装,这样当需要拆下排气阀时进行检修时,能保证系统的密闭,水不致外流。

3、排气阀一般安装在系统的最高点,有利于提高排气效率。

排气阀的作用主要是为排除管道内部空气。因为水中通常都溶有一定的空气,而且空气的溶解度随着温度的升高而减少,这样水在循环的过程中气体逐渐从水中分离出来,并逐渐聚在一起形成大的气泡甚至气柱,因为有水的补充,所以经常有气体产生。

一般应用于独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等管道排气。


排气阀 的性能要求:

1、排气阀应有较大的排气量,当管道空管充水时可在极短的时间内实现快速排气恢复至正常供水能力。

2、排气阀在管内有负压产生时,活塞应该可以迅速开启,快速大量吸入外界空气,以保证管线不会因负压而产生损害。且在工作压力下能够将管道中集结的微量空气排出。

3、排气阀应有比较高的空气关闭压力,在活塞关闭前的较短时间内,应有足够能力将管道内的空气排放完毕,提高输水效率。

4、排气阀的水关闭压力应不大于0.02 MPa,在较低的水压下就可以关闭排气阀,从而避免水的大量涌出。

5、排气阀应采用不锈钢浮球(浮桶)作启闭件。

6、排气阀阀体上应设有防冲击保护内筒,以防大量排气后高速水流直接冲击浮球(浮桶)而造成浮球(浮桶)的过早损伤。

7、对于DN≥100的排气阀采用分体结构,由大量排气阀和自动排气阀组成,以适应管道压力的使用要求。自动排气阀应采用复杠杆机构,使浮球浮力得以大幅度放大,且关闭水位低,水中杂质不易接触密封面,排气口不会被堵塞,其抗堵塞性能可大大提高。

同时在高压情况下,由于复杠杆的加力作用,使浮球能和水位同步下降,启闭件不会像传统阀门被高压吸住,从而正常排气。

8、对于高流速、频繁启动水泵、口径DN≧100的工况,为减缓水流冲击,排气阀应加装缓冲塞阀。缓冲塞阀应可以防止大量喷水但不影响大量排气,使输水效率不会受到影响,并有效防止水锤发生。
