蝶阀在不同电压配的电动执行器接线图

电动蝶阀根据不同的应用场合，可配置不同的电动执行器，他们接线方法也是不同的，比如：开关型、调节型、信号反馈的形式、220Ｖ、380Ｖ、ＤＣ24等等，所以在对电动蝶阀选型时，这些因素都要考虑进去，以下的电动蝶阀接线图是我公司的精小型电动执行器的接线图，客户可根据采购的种类对照接线，有不清楚的地方，请致电我宇柯技术服务部门。

注意：每个厂家生产的电动执行器接线方法可能有所不同，所以不在我公司采购的电动蝶阀，请勿以此为接线方法，以免造成电机损坏。

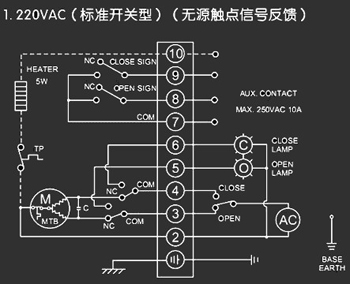

一、220VAC标准开关型电动蝶阀接线图（无源触点信号反馈）

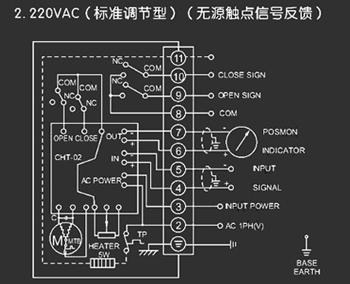

二、220VAC标准调节型电动蝶阀接线图（无源触点信号反馈）

三、220VAC开关型电动蝶阀接线图（电阻值和无源触点信号反馈）

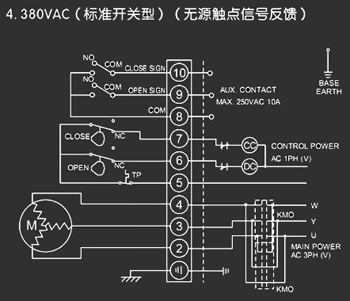

四、380VAC标准开关型电动蝶阀接线图（无源触点信号反馈）

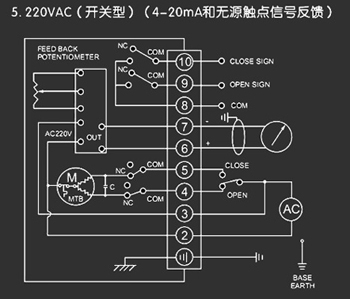

五、220VAC开关型电动蝶阀接线图（4-20mA和无源触点信号反馈）

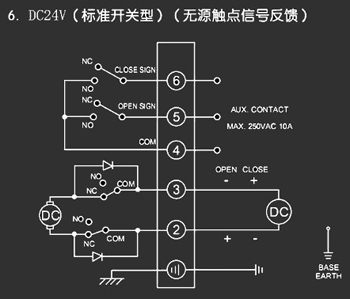

六、DC24V标准开关型电动蝶阀接线图（无源触点信号反馈）

220vac电动蝶阀接线图，开关型 220vdc电动蝶阀接线图，开关型
电动阀门接线原理
首先要看电动阀是什么类型的，是整体型的还是普通型的，如果是整体型电动执行器就接个电源就行了，一般是380V和220V电源，然后根据自己的需要再接开到位和关到位的信号线、还有远控线、阀位反馈信号常用4~20ma，过力矩保护故障信号。
普通型电动阀门要配有控制箱，电机就是有正传和反转，还有行程的到位信号一般开到位信号是有常开点和常闭点，关到位也有常开和常闭两个点根据自己的需要接线，然后就是控制线开控制和关控制有的是4根线也有的厂家用的三根线，还有阀位，有的是用电位器接三根线，也有的装了阀位变送器接两根线，还有过力矩保护故障信号。
