阀门在图纸上的图形符号和表示符
2020-10-07 23:55:05 点击:
阀门图例|阀门图形符号
阀门图例简介:
阀门图例(阀门图形符号)是指用绘图的方式将阀门用简单的图形描绘出来进行标注。阀门图例起到一个示意、标准的作用,一般来说,阀门图例的差异都不大,但也会存在一定程度上的区域性差别。阀门图例大全包括各个种类阀门的图例,其中也包含了排气阀、水利控制阀、球阀、蝶阀、闸阀、截止阀等多种常用阀门的符号信息。在给排水专业制图中,阀门图例大全是重要的参考资料。不同种类的阀门符号表示都不同,为帮助大家掌握各个阀门的符号表示方法,下面就为大家汇总下阀门图例大全,以供大家查阅。
阀门图例大全:

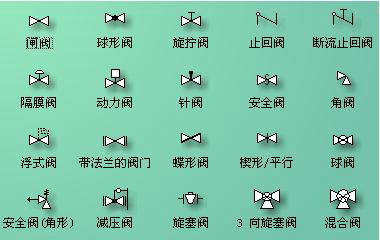

阀门图形符号:
注:阀门图例应以图样表示,不得以文字代替绘图。在绘图过程中,如果同一瑞奇阀门符号表示的阀门用途不同时,可在图形右下角用大写英文名称的字头表示。如必须对某部分进行说明时,说明文字应通俗易懂、简明清晰。有关全工程项目的问题应在首页说明,局部问题应注写在本张图纸内。
