排气阀的介绍和概述

2019-07-10 18:33:43 点击：

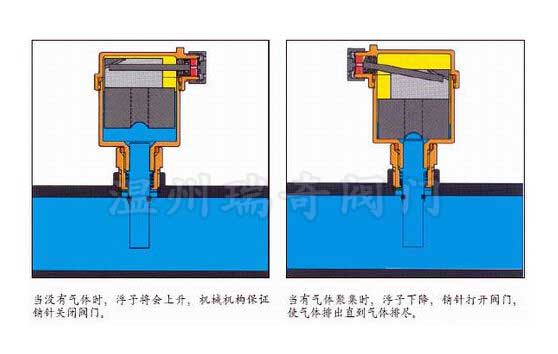

排气阀的原理:

当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而排气阀一般都安装在系统最高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。如拧紧瑞奇排气阀阀体上的阀帽，排气阀停止排气，通常情况下，阀帽应该处于开启状态。排气阀也可以跟隔断阀配套使用，便于排气阀的检修。

排气阀的原理

排气阀的特点:

1、排气阀的浮筒采用低密度的PPR和复合材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。

2、浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。

3、杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。

安装：排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下排气阀进行检修时，能保证系统的密闭，水不致外流。低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变型。

排气阀操作方法

当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。

排气阀技术要求

①主要技术参数

a.排气阀的公称压力为 PN10。

b.密封试验压力为1.1MPa。

c.强度试验压力为1.5 MPa。

d.排气阀的水关闭压力应≤0.02 MPa。

e.排气阀的空气关闭压力应≥0.07 MPa。

f.压力试验应符合标准GB/T13927的规定。

g.连接法兰应符合标准GB/T17241.6-98的规定。

h.最高工作压力可达10bar。

i.最高工作温度（水）约110℃。

②性能要求

a.排气阀应有较大的排气量，当管道空管充水时可在极短的时间内实现快速排气恢复至正常供水能力。

b.排气阀在管内有负压产生时，活塞应该可以迅速开启，快速大量吸入外界空气，以保证管线不会因负压而产生损害。且在工作压力下能够将管道中集结的微量空气排出。

c.排气阀应有比较高的空气关闭压力，在活塞关闭前的较短时间内，应有足够能力将管道内的空气排放完毕，提高输水效率。

d.排气阀的水关闭压力应不大于0.02 MPa，在较低的水压下就可以关闭排气阀，从而避免水的大量涌出。

e.排气阀应采用不锈钢浮球（浮桶）作启闭件。

f.排气阀阀体上应设有防冲击保护内筒，以防大量排气后高速水流直接冲击浮球（浮桶）而造成浮球（浮桶）的过早损伤。

g.对于DN≥100的排气阀采用分体结构，由大量排气阀和自动排气阀组成，以适应管道压力的使用要求。自动排气阀应采用复杠杆机构，使浮球浮力得以大幅度放大，且关闭水位低，水中杂质不易接触密封面，排气口不会被堵塞，其抗堵塞性能可大大提高。同时在高压情况下，由于复杠杆的加力作用，使浮球能和水位同步下降，启闭件不会像传统阀门被高压吸住，从而正常排气。

h.对于高流速、频繁启动水泵、口径DN≧100的工况，为减缓水流冲击，排气阀应加装缓冲塞阀。缓冲塞阀应可以防止大量喷水但不影响大量排气，使输水效率不会受到影响，并有效防止水锤发生。

排气阀的分类

暖气式
地暖（地热）是一套系统，从地暖盘管到分水器的固定安装以及自动排气阀门管件的连接有着严格的工艺要求，在冬季供暖时，开启地暖用户首先需要排气，那么排气就需要用到排气阀。暖气排气阀一种安装于系统最高点，用来释放供热系统和供水管道中产生的气穴的阀门。
地暖式排气阀

微量式
在一般情况下，水中约含2VOL%的溶解空气，在输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋（AIR POCKET）使输水变得困难，系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑、厂区内配管、小型泵站用以保护或改善系统的输水效率及节约能源。
单杆式（AETV SIMPLE LEVER TYPE）微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座等均为304S.S不锈钢，内部使用标准排气孔径1/16"，适合用于最高达PN25工作压力环境。
主要规格：
公称通径：DN15-DN25
公称压力：PN10 PN16 PN25

微量式排气阀

快速式
排气阀<大口径排气阀>应用于独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生。为此就延生出排气阀这一名词，在日常生活也解决了不少问题。
快速式排气阀

复合式
复合式排气阀为圆桶状阀体，其内部主要含有一组不锈钢球（STAINLESS STEEL BALL），杆（FLOAT ARM）及塞（POPPET）。本阀装设于泵浦出水口处或送配水管线中，用以大量排除管中集结之空气，或于管线较高处集结之微量空气排放至大气中，以提高管线及抽水机使用效率，且于管内一旦有负压产生时，此阀迅速吸入外界空气，以保护管线因负压所生产之毁损。
污水复合式排气阀原理与清水复合式排气阀相同，只是将结构略作改动，即将阀体加长，杠杆机构略作修改，使污物只积在阀体下部，不影响排气，不致漏水。
主要规格：
压力等级：PN10/16
公称通径：DN50-500mm
